智能相机 FQ2系列

  • 发布时间：2022-08-17
  • 浏览：

检测能力强、相机种类丰富、通信接口多样。 全部完成进化，演绎出小巧的超级相机.将高端图像传感器所拥有的畅销功能凝聚而 成“无需控制器的图像传感器”。

FQ2系列

特点：


FQ2 升级信息

让智能相机更便捷

FQ2系列 特点 2

可放大显示图像和文字！

免费提供“.NET控件中的自定义控件”，可方便地将FQ2的测量图像和测量结果显示到生产现场的HMI电脑上
可自由设计画面布局、图像和文字的放大、缩小。

FQ2系列 特点 4
FQ2系列 特点 5

利用模拟器进行离线检验，可进一步缩短启动准备时间和关机时间。

・即使机器不在身边，也可实现设定。
・无需亲赴现场，即可对海外工厂的品质改善进行检验和调整。

FQ2系列 特点 6

手掌大小的图像传感器

将必需元件高度集成

FQ2系列 特点 9

IP67等级的防水性

FQ2系列 特点 10

也可由于清洗装置

耐弯曲电缆

FQ2系列 特点 11

相机引出的电缆全部为耐弯曲电缆。 尽可放心地应用于活动部位。

Smart Click接插件

FQ2系列 特点 12

清脆的咔哒声有利于快速而又准确的接线。

检测、定位一并解决

通过将多个检测项目进行组合，外观检测、定位等各种用途仅此1个机型就能解决。

外观检测

可集中进行IC的各项外观检测。 检测前整个托盘的位置偏移可在图像上进行修正，因此，也能减少为了提高机 械定位精度而花费的设计工时。

FQ2系列 特点 14

零件的定位

由于能检测旋转角度和位置信息，因此也能进行定位。
在检测位置信息的同时，还可检测加工孔的数量和大小。

FQ2系列 特点 15

无需登录辞典即可顺利读取新式OCR

日期核对

即使因输送原因而导致印字歪斜、部分飞白，也可通过使用内置辞典的读取方式，实现稳定读取。

FQ2系列 特点 17

字符核对与标签偏移检测

只需一台FQ2，即可将迄今为止分2道工序实施的字符
核对与检测作业合并在1道工序内完成。有助于降低成本、节省空间。

FQ2系列 特点 18

读取从纸标签到直接标记的15种代码

代码与字符的核对

通过组合OCR与读码器的检测项目，可在FQ2中实施代码读取与字 符核对。
无需使用外部设备进行编程。

FQ2系列 特点 20
请点击此处，查看大图。

读取直接标记代码

对每个零件标记代码进行信息管理的情形越来越多，但可能会由于素材而导致印字读取不稳定。
FQ2采用DPM专用功能，可实现稳定读取

FQ2系列 特点 21

对应装置环境的各种系列

传感器

备有范围宽广的各种产品系列，可根据视野和设置距离选择适合的传感器。

一体型

无缝的视野种类

即使对于一体型容易损失的视野种类，在7.5mm～240mm的宽广范围内也有多种产品系列。

FQ2系列 特点 25

适合狭窄场所的广角型

侧视型的广角相机，即使物距很近，也可进行大范围的摄像、检测。适合安装在装置的狭窄空间。
从输送带旁边检测产品时，也可适 当设置传感器，而不会妨碍生产线的横向通路。

FQ2系列 特点 26

C-mount型

针对一体型不能完全应对的１m以上的长距离和1mm以下的窄视野用途，备有 C-mount型，可根据应用自由选择镜头。此外，在希望使用外部光源时，也提 供了不少便利。

FQ2系列 特点 28

光源的组合示例

背光光源

FQ2系列 特点 32

外形检测

低倾角光源

FQ2系列 特点 33

伤痕和污迹检测

通信接口


配备与每台主机匹配性强的通信接口。

可减少与PLC进行数据通信的设计工时。


PLC Link

配备PLC Link，可大幅减少梯形程序的编制工时。

FQ2系列 特点 35

FINS

配备欧姆龙的FINS/TCP，可以与欧姆龙制的低成本 PLC相连接。无需复杂的TCP Socket发送接收处理的通信 控制，可更简单、更高速地与欧姆龙制PLC相连接。

FQ2系列 特点 36

EtherNet/IPTM

配备被工厂的通信系统广泛采用的EtherNet/IP通信功能。可以与本公司PLC以及各公司的EtherNet/IP设备 进行简单连接。

FQ2系列 特点 37

I/O扩展单元

可使I/O点数扩展3倍的扩展单元也加入产品系列。一直以 来广为期待的每次检测都能输出个别判定也已经实现。

FQ2系列 特点 38

RS-232C通信单元

专用的传感器数据单元也加入系列，可适用于定型的 RS-232C通信方式。

FQ2系列 特点 39

设定工具

作为设定和检测图像的监视工具，备有便于现场工地设定和控制柜中设置的触摸式 操作器及计算机可使用的设定工具2种。

触摸式操作器

触摸面板式的小型监视器。便于携带的耐冲击强韧结构。 已通过1.3ｍ坠落试验(本公司标准)。

PC工具

具有触摸式操作器相同功能的计算机版设定工具。订购 者可以免费下载。详情请通过与传感器同箱包装的会员 登记表进行确认。

FQ2系列 特点 43




种类

检测机型

FQ2-S1系列　［单功能机型］


视野类型窄视野型中视野型宽视野型(远距离)宽视野型(近距离)
像素数35万像素
彩色NPNFQ2-S10010FFQ2-S10050FFQ2-S10100FFQ2-S10100N
PNPFQ2-S15010FFQ2-S15050FFQ2-S15100FFQ2-S15100N
视野、设置距离(mm)参阅catalog的图1参阅catalog的图2参阅catalog的图3参阅catalog的图4


FQ2-S2系列　［标准机型］


视野类型窄视野型中视野型宽视野型(远距离)宽视野型(近距离)
像素数35万像素
彩色NPNFQ2-S20010FFQ2-S20050FFQ2-S20100FFQ2-S20100N
PNPFQ2-S25010FFQ2-S25050FFQ2-S25100FFQ2-S25100N
视野、设置距离(mm)参阅catalog的图1参阅catalog的图2参阅catalog的图3参阅catalog的图4


FQ2-S3系列　［高分辨率机型］


视野类型窄视野型中视野型宽视野型(远距离)宽视野型(近距离)C-mount型
像素数76万像素130万像素
彩色NPNFQ2-S30010F-08FQ2-S30050F-08FQ2-S30100F-08FQ2-S30100N-08FQ2-S30-13
PNPFQ2-S35010F-08FQ2-S35050F-08FQ2-S350100F-08FQ2-S35100N-08FQ2-S35-13
黑白NPNFQ2-S30010F-08MFQ2-S30050F-08MFQ2-S30100F-08MFQ2-S30100N-08MFQ2-S30-13M
PNPFQ2-S35010F-08MFQ2-S35050F-08MFQ2-S35100F-08MFQ2-S35100N-08MFQ2-S35-13M
视野、设置距离(mm)参阅catalog的图5参阅catalog的图6参阅catalog的图7参阅catalog的图8请参阅catalog中的光学图表


检测、ID机型

FQ2-S4系列　［标准机型］


视野类型窄视野型中视野型宽视野型(远距离)宽视野型(近距离)
像素数35万像素
彩色NPNFQ2-S40010FFQ2-S40050FFQ2-S40100FFQ2-S40100N
PNPFQ2-S45010FFQ2-S45050FFQ2-S45100FFQ2-S45100N
黑白NPNFQ2-S40010F-MFQ2-S40050F-MFQ2-S40100F-MFQ2-S40100N-M
PNPFQ2-S45010F-MFQ2-S45050F-MFQ2-S45100F-MFQ2-S45100N-M
视野、设置距离(mm)参阅catalog的图1参阅catalog的图2参阅catalog的图3参阅catalog的图4


[高分辨率机型]


视野类型窄视野型中视野型宽视野型(远距离)宽视野型(近距离)C-mount型
像素数76万像素130万像素
彩色NPNFQ2-S40010F-08FQ2-S40050F-08FQ2-S40100F-08FQ2-S40100N-08FQ2-S40-13
PNPFQ2-S45010F-08FQ2-S45050F-08FQ2-S45100F-08FQ2-S45100N-08FQ2-S45-13
黑白NPNFQ2-S40010F-08MFQ2-S40050F-08MFQ2-S40100F-08MFQ2-S40100N-08MFQ2-S40-13M
PNPFQ2-S45010F-08MFQ2-S45050F-08MFQ2-S45100F-08MFQ2-S45100N-08MFQ2-S45-13M
视野、设置距离(mm)参阅catalog的图5参阅catalog的图6参阅catalog的图7参阅catalog的图8请参阅catalog中的光学图表


ID机型

FQ2-CH系列　［字符识别传感器］


视野类型窄视野型中视野型宽视野型(远距离)宽视野型(近距离)
像素数35万像素
黑白NPNFQ2-CH10010F-MFQ2-CH10050F-MFQ2-CH10100F-MFQ2-CH10100N-M
PNPFQ2-CH15010F-MFQ2-CH15050F-MFQ2-CH15100F-MFQ2-CH15100N-M
视野、设置距离(mm)参阅catalog的图1参阅catalog的图2参阅catalog的图3参阅catalog的图4


FQ-CR1系列　［多功能读码器］


视野类型窄视野型中视野型宽视野型(远距离)宽视野型(近距离)
像素数35万像素
黑白NPNFQ-CR10010F-MFQ-CR10050F-MFQ-CR10100F-MFQ-CR10100N-M
PNPFQ-CR15010F-MFQ-CR15050F-MFQ-CR15100F-MFQ-CR15100N-M
视野、设置距离(mm)参阅catalog的图1参阅catalog的图2参阅catalog的图3参阅catalog的图4


FQ-CR2系列　［二维读码器］


视野类型窄视野型中视野型宽视野型(远距离)宽视野型(近距离)
像素数35万像素
黑白NPNFQ-CR20010F-MFQ-CR20050F-MFQ-CR20100F-MFQ-CR20100N-M
PNPFQ-CR25010F-MFQ-CR25050F-MFQ-CR25100F-MFQ-CR25100N-M
视野、设置距离(mm)参阅catalog的图1参阅catalog的图2参阅catalog的图3参阅catalog的图4


视野、设置距离

（单位：mm)


视野类型窄视野型中视野型宽视野型(远距离)宽视野型(近距离)
外观
3131_lu_9_1
3131_lu_9_4
3131_lu_9_7
3131_lu_9_10
35万像素机型
3131_lu_9_2
3131_lu_9_5
3131_lu_9_8
3131_lu_9_11
76万像素机型
3131_lu_9_3
3131_lu_9_6
3131_lu_9_9
3131_lu_9_12


触摸式操作器


种类外观型号
DC电源型
3131_lu_10_1
FQ2-D30
DC/AC/电池共用型FQ2-D31


传感器数据单元

(仅可连接FQ2-S3/S4/CH系列)


种类外观输出
规格		型号
并行
接口
3131_lu_11_1
NPNFQ-SDU10
PNPFQ-SDU15
RS-232C
接口
3131_lu_11_2
NPNFQ-SDU20
PNPFQ-SDU25


注. 并行电缆 FQ-VP请准备2根。

电缆


种类外观长度型号
以太网电缆(传感器与触摸式操作器之间、传感器与计算机之间用)
3131_lu_12_1
机器人电缆
2mFQ-WN002
5mFQ-WN005
10mFQ-WN010
20mFQ-WN020
输入输出电缆
3131_lu_12_2
机器人电缆
2mFQ-WD002
5mFQ-WD005
10mFQ-WD010
20mFQ-WD020
传感器数据
单元电缆
3131_lu_12_3
机器人电缆
2mFQ-WU002
5mFQ-WU005
10mFQ-WU010
20mFQ-WU020
FQ-SDU1用
并行电缆
3131_lu_12_4
2mFQ-VP1002
5mFQ-VP1005
10mFQ-VP1010
FQ-SDU2用
并行电缆
3131_lu_12_5
2mFQ-VP2002
5mFQ-VP2005
10mFQ-VP2010
RS-232C电缆
(用于连接PLC)
3131_lu_12_6
2mXW2Z-200S-V
5mXW2Z-500S-V


附件


用途外观种类型号
传感器用
3131_lu_13_1
安装配件*1FQ-XL
3131_lu_13_2
安装配件FQ-XL2
3131_lu_13_3
C-mount型相机用
安装台座*2		FQ-XLC
3131_lu_13_4
偏光镜
附件
*1		FQ-XF1
触摸式
操作器用
3131_lu_13_5
面板安装适配器FQ-XPM
3131_lu_13_6
AC适配器
(DC/AC/电池共用
型用)		FQ-AC1
3131_lu_13_7
电池
(DC/AC/电池共用
型用)		FQ-BAT1
3131_lu_13_8
手写笔*3FQ-XT
3131_lu_13_9
吊带FQ-XH
3131_lu_13_10
SD卡(2GB)HMC-SD291



*1.附赠1个一体型传感器。

*2.附赠1个C-mount型传感器。

 *3.附赠1个触摸式操作器。


多功能连接用开关集线器(推荐)


外观端口数量故障检测功能消耗电流型号
3131_lu_14_1
3无0.22AW4S1-03B
3131_lu_14_2
5无0.22AW4S1-05B
有W4S1-05C


外部光源


种类型号
3Z4S-LT系列参阅3Z4S-LT/LE系列数据表(SCHB-047)
FL系列参阅FL系列数据表(SDNB-011)


相机镜头


高分辨率、低失真镜头


镜头型号3Z4S-LE
SV-0614H		3Z4S-LE
SV-0814H		3Z4S-LE
SV-1214H		3Z4S-LE
SV-1614H		3Z4S-LE
SV-2514H		3Z4S-LE
SV-3514H		3Z4S-LE
SV-5014H		3Z4S-LE
SV-7525H		3Z4S-LE
SV10028H
外观
3131_lu_16_1
3131_lu_16_2
3131_lu_16_3
3131_lu_16_4
3131_lu_16_5
3131_lu_16_6
3131_lu_16_7
3131_lu_16_8
3131_lu_16_9
焦距6mm8mm12mm16mm25mm35mm50mm75mm100mm
亮度F1.4F1.4F1.4F1.4F1.4F1.4F1.4F2.5F2.8
滤色镜规格M40.5
P0.5		M35.5
P0.5		M27
P0.5		M27
P0.5		M27
P0.5		M35.5
P0.5		M40.5
P0.5		M34.0
P0.5		M37.5
P0.5


CCTV镜头


镜头型号3Z4S-LE
SV-0614V		3Z4S-LE
SV-0814V		3Z4S-LE
SV-1214V		3Z4S-LE
SV-1614V		3Z4S-LE
SV-2514V		3Z4S-LE
SV-3514V		3Z4S-LE
SV-5014V		3Z4S-LE
SV-7525V		3Z4S-LE
SV10028V
外观
3131_lu_17_1
3131_lu_17_2
3131_lu_17_3
3131_lu_17_4
3131_lu_17_5
3131_lu_17_6
3131_lu_17_7
3131_lu_17_8
3131_lu_17_9
焦距6mm8mm12mm16mm25mm35mm50mm75mm100mm
亮度F1.4F1.3F1.4F1.4F1.4F1.8F1.8F2.7F3.5
滤色镜规格M27
P0.5		M25.5
P0.5		M27
P0.5		M27
P0.5		M27
P0.5		M27
P0.5		M30.5
P0.5		M30.5
P0.5		M30.5
P0.5


延长管


型号3Z4S-LE SV-EXR
型号7件套(40mm、20mm、10mm、5mm、2.0mm、1.0mm、0.5mm)
最大外形　φ30ｍｍ



*1.请不要重叠使用0.5mm、1.0mm、2.0mm的延长管。因为要夹在镜头及其它 延长管的螺纹部位，重叠2个以上时螺纹的紧固将会不稳定。

 *2.超过30mm的近摄时，需要视振动条件进行加固。




传感器　［检测机型 FQ2-S1/S2/S3系列］


项目单功能机型标准机型高分辨率机型
型号NPN型FQ2-S10□□□□FQ2-S20□□□□FQ2-S30□□□□-08FQ2-S30□□□□-08MFQ2-S30-13FQ2-S30-13M
PNP型FQ2-S15□□□□FQ2-S25□□□□FQ2-S35□□□□-08FQ2-S35□□□□-08MFQ2-S35-13FQ2-S35-13M
视野请参阅种类/标准价格(p.19)。(视野的公差为±10%以内)请根据视野、设置距离选择镜头。
设置距离(参阅光学图表p.30)
设置距离
主要功能检测项目形状搜索Ⅱ、搜索、灵敏搜索、边缘位置、边缘宽度、边缘个数、面积、色平均/偏差、标签
可同时测量的数量132
位置偏移修正有(360°旋转位置修正、边缘位置修正)
场景登录数832
校准有
图像拍摄图像处理方式真彩黑白真彩黑白
图像滤镜高动态范围功能(HDR)、前处理(色彩灰度滤镜、平滑化弱、平滑化强、膨胀、收缩、中间值、
边缘抽取、水平边缘抽取、垂直边缘抽取、边缘强调、背景消除)、偏光滤镜(附件)、白平衡(仅彩色型)
图像像素1/3英寸彩色CMOS1/2英寸
彩色CMOS		1/2英寸
黑白CMOS		1/2英寸
彩色CMOS		1/2英寸
黑白CMOS
快门功能内置光源点亮时　1/250～1/50000
内置光源熄灭时　1/1～1/50000		内置光源点亮时　1/250～1/60000
内置光源熄灭时　1/1～1/60000		1/1～1/60000
处理分辨率752×480928×8281280× 1024
局部摄取功能有(仅水平方向)有(水平方向及垂直方向)
镜头基座─C-mount
光源光源点亮方式脉冲点亮
─
光源色白色─
数据
记录
功能		检测结果
记录		传感器本体：1000个(使用触摸式操作器，则可在SD卡的容量范围内进行保存)
图像的记录传感器本体：20个(使用触摸式操作器，则可在SD卡的容量范围内进行保存)
辅助功能运算(四则运算、计算函数、三角函数、逻辑函数)
测量的触发外部触发(单次、连续)
通信触发(以太网无协议(TCP)、以太网无协议(FINS/TCP)、EtherNet/IP、PLC Link)
输入输出
规格		输入信号7根
·单次测量输入(TRIG)
·控制指令输入(IN0～5)
输出信号3根
·控制输出(BUSY)
·综合判定输出(OR)
·错误输出(ERROR)
※3个输出信号(OUT0～2)，各检测项目的个别判定以及图像输入许可输出(READY)、
外部光源时间输出(STGOUT)的分配方式可以变更。
以太网规格100BASE-TX/10BASE-T
通信功能以太网无协议(TCP)、以太网无协议(FINS/TCP)、EtherNet/IP、PLC Link
I/O扩展──连接传感器数据单元(FQ-SDU1[])后可扩展　输入11点、输出24点
RS-232C──连接传感器数据单元(FQ-SDU2[])后可通信
额定值电源电压DC21.6V～26.4V(含波动)
消耗电流2.4A以下0.3A以下
耐环境性环境温度范围工作时：0～+50℃、
保存时：-25～+65℃
(不结冰、不凝露)		工作时：0～+40℃、
保存时：-25～+65℃
(不结冰、不凝露)
环境湿度范围工作时、保存时：各35～85%RH(不凝露)
环境条件无腐蚀性气体
振动(耐久)10～150Hz 单振幅0.35mm X、Y、Z方向 各8分钟 10次
冲击(耐久)150m/s2、6个方向(上下、左右、前后)各3次
保护结构IEC60529标准　IP67(安装偏光滤镜附件时以及
拆下连接器盖时除外)		IEC60529标准　IP40
材质传感器：PBT、PC、SUS
安装配件：PBT
偏光滤镜附件：PBT、PC
以太网连接器：耐油性聚氯乙烯混合物
I/O连接器：非铅耐热PVC		盖板：镀锌钢板　t0.6
外壳：铝合金压铸
(ADC-12)
安装台座：塑料ABS
重量窄视野、中视野型：约160g
宽视野型：约150g		约160g(无台座)、约185g(带台座)
附件安装配件(FQ-XL)×1、
偏光滤镜附件(FQ-XF1)×1、
使用说明书、快速启动指南、
SYSMAC会员注册表、警告标签		安装台座(FQ-XLC)×1、
安装螺钉(M3×8mm)×4、
使用说明书、快速启动指南、
SYSMAC会员注册表
LED级别 *2等级2(JIS C 6802:2005)─
对应标准EN标准EN61326
EC指令No.2004/104/EC		EN61326-1:2006
IEC61010-1


传感器　[检测、ID机型 FQ2-S4系列]


项目检测、ID机型
型号NPN型FQ2-S40□□□□FQ2-S40□□□□-MFQ2-S40□□□□-08FQ2-S40□□□□-08M
PNP型FQ2-S45□□□□FQ2-S45□□□□-MFQ2-S45□□□□-08FQ2-S45□□□□-08M
视野
请参阅种类/标准价格(p.19)。(视野的公差为±10%以内)
设置距离
主要功能检测项目形状搜索Ⅱ、搜索、灵敏搜索、边缘位置、边缘宽度、边缘条数、面积、色平均/偏差、标签、
字符识别*1、条形码*2、二维码*2、二维码(DPM)*3、辞典自定义
可同时测量的数量32
位置偏移修正有(360°旋转位置修正、边缘位置修正)
场景登录数32
校准有
重试功能单纯重试、亮度变更重试、场景切换重试、电平触发重试

图像滤镜高动态范围功能(HDR)、前处理(色彩灰度滤镜、平滑化弱、平滑化强、膨胀、收缩、中间值、
边缘抽取、水平边缘抽取、垂直边缘抽取、边缘强调、背景消除)、偏光滤镜(附件)、
白平衡(仅彩色型)
图像像素1/3英寸
彩色CMOS		1/3英寸
黑白CMOS		1/3英寸
彩色CMOS		1/3英寸
黑白CMOS
快门功能内置光源点亮时　1/250～1/50000
内置光源熄灭时　1/1～1/50000		内置光源点亮时　1/250～1/60000
内置光源熄灭时　1/1～1/60000
处理分辨率752×480928×828
局部摄取功能有(水平方向)有(水平方向及垂直方向)
镜头基座─
光源光源点亮方式脉冲点亮
光源色白色
数据
记录
功能		检测结果
记录		传感器本体：1000个(使用触摸式操作器，则可在SD卡的容量范围内进行保存)
图像的记录传感器本体：20个(使用触摸式操作器，则可在SD卡的容量范围内进行保存)
辅助功能运算(四则运算、计算函数、三角函数、逻辑函数)
测量的触发外部触发(单次、连续)
通信触发(以太网无协议(TCP)、以太网无协议(FINS/TCP)、EtherNet/IP、PLC Link)
输入输出
规格		输入信号7根
·单次测量输入(TRIG)
·控制指令输入(IN0～5)
输出信号3根
·控制输出(BUSY)
·综合判定输出(OR)
·错误输出(ERROR)
※3个输出信号(OUT0～2)，各检测项目的个别判定以及图像输入许可输出(READY)、
外部光源时间输出(STGOUT)的分配方式可以变更。
以太网规格100BASE-TX/10BASE-T
通信功能以太网无协议(TCP)、以太网无协议(FINS/TCP)、EtherNet/IP、PLC Link
I/O扩展连接传感器数据单元(FQ-SDU1[])后可扩展　输入11点、输出24点
RS-232C连接传感器数据单元(FQ-SDU2[])后可通信
额定值电源电压DC21.6V～26.4V(含波动)
消耗电流2.4A以下
耐环境性环境温度范围工作时：-0～+40℃、保存时：-25～+65℃(不结冰、不凝露)
环境湿度范围工作时、保存时：各35～85%RH(不凝露)
环境条件无腐蚀性气体
振动(耐久)10～150Hz 单振幅0.35mm X、Y、Z方向 各8分钟 10次
冲击(耐久)150m/s2、6个方向(上下、左右、前后)各3次
保护结构IEC60529标准　IP67(安装偏光滤镜附件时以及
拆下连接器盖时除外)
材质传感器：PBT、PC、SUS
安装配件：PBT
偏光滤镜附件：PBT、PC
以太网连接器：耐油性聚氯乙烯混合物
I/O连接器：非铅耐热PVC
重量窄视野、中视野型：约160g
宽视野型：约150g
附件安装配件(FQ-XL)×1、
偏光滤镜附件(FQ-XF1)×1、
使用说明书、快速启动指南、
SYSMAC会员注册表、警告标签
LED级别等级2(JIS C 6802:2005)
对应标准EN61326-1:2006
IEC61010-1



项目检测、ID机型
型号NPN型FQ2-S40□□□□-13FQ2-S40□□□□-13M
PNP型FQ2-S45□□□□-13FQ2-S45□□□□-13M
视野
请根据视野、设置距离选择镜头。
(设置距离参阅光学图表p.30)
设置距离
主要功能检测项目形状搜索Ⅱ、搜索、灵敏搜索、边缘位置、边缘宽度、边缘条数、面积、色平均/偏差、标签、
字符识别*1、条形码*2、二维码*2、二维码(DPM)*3、辞典自定义
可同时测量的数量32
位置偏移修正有(360°旋转位置修正、边缘位置修正)
场景登录数32
校准有
重试功能单纯重试、亮度变更重试、场景切换重试、电平触发重试
图像拍摄图像处理方式真彩黑白
图像滤镜高动态范围功能(HDR)、前处理(色彩灰度滤镜、平滑化弱、平滑化强、膨胀、收缩、中间值、
边缘抽取、水平边缘抽取、垂直边缘抽取、边缘强调、背景消除)、偏光滤镜(附件)、
白平衡(仅彩色型)
图像像素1/3英寸
彩色CMOS		1/3英寸
黑白CMOS
快门功能1/1～1/60000
处理分辨率1280× 1024
局部摄取功能有(水平方向及垂直方向)
镜头基座C-mount
光源光源点亮方式─
光源色─
数据
记录
功能		检测结果
记录		传感器本体：1000个(使用触摸式操作器，则可在SD卡的容量范围内进行保存)
图像的记录传感器本体：20个(使用触摸式操作器，则可在SD卡的容量范围内进行保存)
辅助功能运算(四则运算、计算函数、三角函数、逻辑函数)
测量的触发外部触发(单次、连续)
通信触发(以太网无协议(TCP)、以太网无协议(FINS/TCP)、EtherNet/IP、PLC Link)
输入输出
规格		输入信号7根
·单次测量输入(TRIG)
·控制指令输入(IN0～5)
输出信号3根
·控制输出(BUSY)
·综合判定输出(OR)
·错误输出(ERROR)
※3个输出信号(OUT0～2)，各检测项目的个别判定以及图像输入许可输出(READY)、
外部光源时间输出(STGOUT)的分配方式可以变更。
以太网规格100BASE-TX/10BASE-T
通信功能以太网无协议(TCP)、以太网无协议(FINS/TCP)、EtherNet/IP、PLC Link
I/O扩展连接传感器数据单元(FQ-SDU1[])后可扩展　输入11点、输出24点
RS-232C连接传感器数据单元(FQ-SDU2[])后可通信
额定值电源电压DC21.6V～26.4V(含波动)
消耗电流0.3A以下
耐环境性环境温度范围工作时：-0～+40℃、保存时：-25～+65℃(不结冰、不凝露)
环境湿度范围工作时、保存时：各35～85%RH(不凝露)
环境条件无腐蚀性气体
振动(耐久)10～150Hz 单振幅0.35mm X、Y、Z方向 各8分钟 10次
冲击(耐久)150m/s2、6个方向(上下、左右、前后)各3次
保护结构IEC60529标准　IP40
材质盖板：镀锌钢板　t0.6
外壳：铝合金压铸
(ADC-12)
安装台座：塑料ABS
重量约160g(无台座)、约185g(带台座)
附件安装台座(FQ-XLC)×1、
安装螺钉(M3×8mm)×4、
使用说明书、快速启动指南、
SYSMAC会员注册表
LED级别─
对应标准EN61326-1:2006
IEC61010-1


传感器　[ID机型 FQ2-CH、FQ-CR1/CR2系列]


项目字符识别传感器多功能读码器2维读码器
型号NPN型FQ2-CH10□□□□-M
FQ-CR10□□□□-MFQ-CR20□□□□-M
PNP型FQ2-CH15□□□□-MFQ-CR15□□□□-MFQ-CR25□□□□-M
视野
请参阅种类/标准价格(p.19)。(视野的公差为±10%以内)
设置距离
主要功能检测项目字符识别
·字母　A～Z
·数字　0～9
·符号　‘ - .: /
辞典自定义		二维码(Data Matri(EC200)、QR
Code、MicroQR Code、PDF417、
MicroPDF417、GS1-DataMatrix)		二维码
(Data Matrix(EC200)、QR Code)
条形码(JAN/EAN/UPC、Code39、
Codabar(NW-7)、ITF(Interleaved 2 of 5)、
Code 93、Code128/GS1-128、GS1 DataBar*
(Truncated、Stacked、Omni-directional、
Stacked Omni-directional、Limited、Expanded、
Expanded Stacked)、Pharmacode、GS1-128
Composite　Code(CC-A、CC-B、CC-C))
前处理功能平滑化弱、平滑化强、膨胀、收缩、
中间值、边缘抽取、水平边缘抽取、
垂直边缘抽取、边缘强调、背景消除		无过滤功能
(平滑、膨胀、收缩、中间值)、
纠错位置显示
核对功能有有无
重试功能单纯重试、亮度变更重试、场景切换重试、电平触发重试
可同时检测的数量32
位置偏移修正有(360°旋转位置修正、边缘位置修正无
场景数32
图像拍摄图像处理方式黑白
图像滤镜高动态范围功能(HDR)、偏光滤波器(附件)
图像像素1/3英寸黑白CMOS
快门功能内置光源点亮时　1/250～1/50000
内置光源熄灭时　1/1～1/50000		1/250～1/300001/250～1/32258
处理分辨率752×480
局部摄取功能有(水平方向)
光源光源点亮方式脉冲点亮
光源色白色
数据记录
功能		测量结果的记录传感器本体：1000个(使用触摸式操作器，则可在SD卡的容量范围内进行保存)
图像的记录传感器本体：20个(使用触摸式操作器，则可在SD卡的容量范围内进行保存)
辅助功能运算(四则运算、计算函数、三角函数、逻辑函数)
测量的触发外部触发(单次、连续)
通信触发(以太网无协议(TCP)、以太网无协
议(FINS/TCP)、EtherNet/IP、PLC Link)		外部触发(单次、连续)
输入输出
规格		输入信号7根
·单次测量输入(TRIG)
·控制指令输入(IN0～5)
输出信号3根
·控制输出(BUSY)
·综合判定输出(OR)
·错误输出(ERROR)
※3个输出信号(OUT0～2)
各检测项目的个别判定以及图像输入许
可输出(READY)、
外部光源时间输出(STGOUT)的分配方
式可以变更。		3根
·控制输出(BUSY)
·综合判定输出(OR)
·错误输出(ERROR)
※3个输出信号(OUT0～2)，各检测项目的个别判定的分配方式可以变更。
以太网规格100BASE-TX/10BASE-T
通信功能以太网无协议(TCP)、
以太网无协议(FINS/TCP)、EtherNet/
IP、PLC Link		─
I/O扩展连接传感器数据单元
(FQ-SDU1□)后可扩展
输入11点、输出24点		─
RS-232C连接传感器数据单元
(FQ-SDU2□)后可扩展		─
额定值电源电压DC21.6V～26.4V(含波动)
消耗电流2.4A以下
耐环境性环境温度范围工作时：0～+40℃、保存时：-25～+65℃
(不结冰、不凝露)		工作时：0～+50℃、保存时：-25～+65℃
(不结冰、不凝露)
环境湿度范围工作时、保存时：各35～85%RH(不凝露)
环境条件无腐蚀性气体
振动(耐久)10～150Hz 单振幅0.35mm X、Y、Z方向 各8分钟 10次
冲击(耐久)150m/s2、6个方向(上下、左右、前后)各3次
保护结构IEC60529标准　IP67(安装偏光滤波器附件时以及拆下连接器盖时除外)
材质传感器：PBT、PC、SUS　安装配件：PBT　偏光滤波器附件：PBT、PC
以太网连接器：耐油性聚氯乙烯混合物　I/O连接器：非铅耐热PVC
重量窄视野、中视野型：约160g　宽视野型：约150g
附件安装配件(FQ-XL)×1、偏光滤波器附件(FQ-XF1)×1、使用说明书、
快速启动指南、SYSMAC会员注册表、警告标签
LED级别等级2(JIS C 6802:2005)
对应标准EN61326-1:2006　IEC61010-1


触摸式操作器


种类
项目型号		DC电源型DC/AC/电池共用型
FQ2-D30FQ2-D31
可连接传感器台数最多32台(同时连接台数8台)
主要功能测量画面的显示种类
最新结果显示、最新NG显示、趋势监控、直方图
可显示的图像种类
动态图像、静态图像、放大图像、缩小图像
数据记录测量结果、测量图像
显示菜单语言日语、英语、德语、法语、意大利语、西班牙语、汉语(繁体)、汉语(简体)、韩语
显示液晶监视器显示设备3.5英寸　TFT　彩色LCD
像素数320×240像素
显示色16,777,216色
背光寿命 *150,000小时(25℃)
亮度调整带亮度调整功能
自动熄灯功能有(带设定时间变更功能)
操作接口触摸
屏		方式电阻膜式
寿命 *21,000,000次
外部接口以太网100BASE-TX/10BASE-T
SD卡推荐SDHC标准　Class4以上
额定值电源电压连接DC电源时：DC21.6V～26.4V(含波动)连接DC电源时：DC21.6V～26.4V
(含波动)
AC适配器 FQ-AC□
连接(SINO AMERICAN JAPAN(株)制)时：
AC100V～240V、50Hz/60Hz
连接电池时：电池组
FQBAT1(1个电池 3.7V)
电池可连续使用的时间 *3─1.5小时
消耗电流连接DC电源时：0.2A以下连接DC电源时：0.2A以下、电池充电时：0.4A以下
耐环境性环境温度范围工作时：0～+50℃
保存时：-25～+65℃
(不结冰、不凝露)		工作时： 使用DIN固定/面板固定时0～+50℃
使用电池时0～+40℃
保存时： -25～+65℃
(不结冰、不凝露)
环境湿度范围工作时、保存时：各35～85%RH(不凝露)
环境条件无腐蚀性气体
振动(耐久)10～150Hz 单振幅0.35mm X、Y、Z方向 各8分钟 10次
冲击(耐久)150m/s2、6个方向(上下、左右、前后)各3次
保护结构IEC60529标准　IP20(安装了SD卡罩、连接器外盖及线束时)
重量约270g(未安装电池+便携吊带时)
材质外壳：ABS
附件手写笔(FQ-XT)、使用说明书

*1.常温、常湿状态下亮度减半时的参考时间，并非保证值。背光寿命会因环境的温湿度而发生很大变化。 低温和高温会导致寿命缩短。

 *2.为参考时间，并非保证值。因使用条件而异。

 *3.为参考时间，并非保证值。根据使用环境、使用条件等变化。


传感器数据单元 (仅可连接FQ2-S3/S4/CH系列)


项目传感器数据单元
FQ-SDU1□ 并行接口　(SDU10：NPN型、SDU15：PNP型)
FQ-SDU2□ RS-232C接口(SDU20：NPN型、SDU25：PNP型)
输入输出
规格		并行
输入输出		SDU1□输入11点(TRIG、RESET、IN0-7、DSA)
输出23点(GATE、D0-15、ACK、RUN、BUSY、OR、ERROR、STGOUT、SHTOUT)
SDU2□输入8点(IN0-5、TRIG、RESET)
输出7点(ACK、RUN、BUSY、OR、ERROR、STGOUT、SHTOUT)
RS-232C
1CH、最大115,200bps
※仅FQ-SDU2□
传感器接口连接FQ2-S3(通过FQ-WU□□□连接)：单独
※连接传感器数：1
额定值电源电压DC21.6V～26.4V(含波动)
绝缘电阻所有DC外部端子和外壳间：0.5MΩ以上
(DC250V兆欧表)
消耗电流系统：2.5A以下
耐环境
性		环境温度范围工作时：0～+50℃、保存时：-25～+65℃(不结冰、不凝露)
环境湿度范围工作时、保存时：各35～85%RH(不凝露)
环境条件无腐蚀性气体
振动(耐久)10～150Hz 单振幅0.35mm X、Y、Z方向 各8分钟 10次
冲击(耐久)150m/s2、6个方向(上下、左右、前后)各3次
保护结构IEC60529标准 IP20
材质外壳：PC+ABS、PC
重量约150g
附件使用说明书


电池


项目型号FQ-BAT1
电池种类锂离子二次电池
公称容量1,800mAh
额定电压3.7V
环境温度范围工作时：0～+40℃
保存时：-25～+65℃(不结冰、不凝露)
环境湿度范围工作时、保存时：各35～85%RH(不凝露)
充电方法安装至触摸式操作器(FQ-D31)上后充电。需要AC适配器(FQ-AC1)
充电时间 *12小时
使用时间 *11.5小时
电池组寿命 *2充放电300次循环
重量50g以下

*1.为参考时间，并非保证值。因使用状态而异。

*2.电池容量低于60%时的参考时间，并非保证值。根据使用环境、条件变化。


PC工具(for FQ)

使用PC工具的计算机需符合下列条件。

OSMicrosoft Windows XP Home Edition/Professional SP2以上 (32bit版)
Microsoft Windows 7 Home Premium以上 (32bit版/ 64bit版)
CPU相当于Core2Duo 1.06GHz及以上
RAM1GB以上
HDD500MB以上的剩余容量 *1
监视器1024×768点以上

*1.另需记录用空间。




外形尺寸：


（单位：mm）


传感器

一体型


窄视野型

FQ2-S□□□10F-□□□

FQ2-CH□□□10F-M

FQ-CR□□□10F-M


中视野型

 FQ2-S□□□50F-□□□

FQ2-CH□□□50F-M

FQ-CR□□□50F-M


FQ2系列 外形尺寸 2


宽视野型

 FQ2-S□□100□-□□□

FQ2-CH□□100□-M

FQ-CR□□100□-M


FQ2系列 外形尺寸 3


C-mount型

FQ2-S3□-13□

FQ2-S4□-13□


FQ2系列 外形尺寸 4

触摸式操作器

FQ2-D30/-D31

FQ2系列 外形尺寸 6

*仅FQ2-D31配备。

传感器数据单元

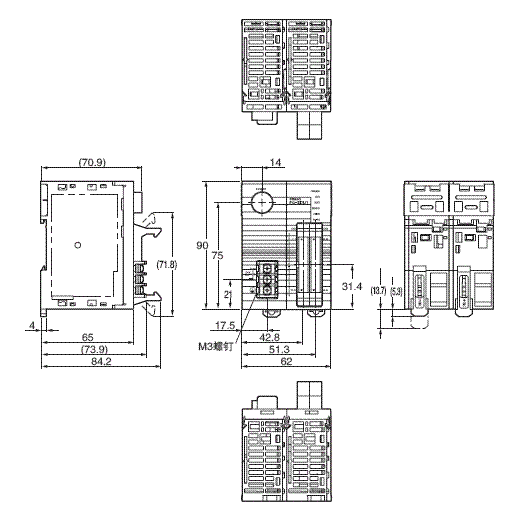

FQ-SDU10/-SDU15

FQ2系列 外形尺寸 8

FQ-SDU20/-SDU25

FQ2系列 外形尺寸 9








友情链接

LINKS

联系地址：

东莞市松湖智谷F2栋4楼

联系电话：

13925755386

服务热线：

13925755386

联系人 ：

吴先生

E-mail ：

6382920@qq.com

扫一扫，关注我们

服务热线

13925755386

Copyright © 2012-2018 塘城自动化 版权所有 非商用版本
