应用范围广泛的数字输出单元，从一般用途到高速同步控制用途皆适用

特点：

通过与NX系列EtherCAT连接器连接，可执行高速I/O刷新。

输出刷新可以与控制器的控制周期同步。（同步刷新）

高速型号的ON/OFF响应时间为最大300 ns，可进行高速、高精度控制。

可拆卸式免螺钉端子块让调试和维护变得更加轻松。

免螺钉式接线端子块显著减少了配线工作。

省空间的12 mm宽度设计最多可包含16个数字输出。

该产品系列包括带3线、2线和1线连接方式的2点、4点、8点和16点型。

国际标准

数字输出单元

晶体管输出单元

单元 类型	产品 名称	规格						NX单元 功耗	型号	标准
		容量	内部 I/O 共用	额定 电压	负载电流 最大值	ON/OFF 响应时间	I/O刷新方式
NX 系列 数字 输出 单元	晶体管 输出 单元	4点	NPN	DC12 ～24V	0.5 A/点， 2 A/NX单元	0.1ms以下/ 0.8ms以下	同步I/O刷新 或自由运行 刷新可选	0.55W 以下	NX-OD3121	UC1、 N、L、 CE、 RCM、 KC
				DC24V		300ns以下/ 300ns以下		0.50W 以下	NX-OD3153
			PNP			0.5ms以下/ 1.0ms以下		0.55W 以下	NX-OD3256
						300ns以下/ 300ns以下		0.50W 以下	NX-OD3257
		8点	NPN	DC12 ～24V	0.5 A/点， 4 A/NX单元	0.1ms以下/ 0.8ms以下		0.55W 以下	NX-OD4121
			PNP	DC24V		0.5ms以下/ 1.0ms以下		0.65W 以下	NX-OD4256
		16点	NPN	DC12 ～24V		0.1ms以下/ 0.8ms以下		0.65W 以下	NX-OD5121
			PNP	DC24V		0.5ms以下/ 1.0ms以下		0.70W 以下	NX-OD5256

继电器输出单元

单元 类型	产品 名称	规格					NX单元 功耗	型号	标准
		容量	继电器 类型	最大开关 容量	ON/OFF 响应时间	I/O刷新方式
NX 系列 数字 输出 单元	继电器 输出 单元	2点	N.O.	AC250V/2A (cosφ=1) AC250V/2A (cosφ=0.4) DC24V/2A 4A/NX单元	15ms以下/ 15ms以下	自由运行刷新	0.80W 以下	NX-OC2633	UC1、 N、L、 CE、 RCM、 KC

选购件

一般规格

数字输出单元规格

晶体管输出单元4点NX-OD3121

单元名称	晶体管输出单元	型号	NX-OD3121
容量	4点	外部连接端子	免螺钉式接线端子块(12端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯，输入指示灯	内部I/O共用	NPN
		额定输入电压	DC12～24V
		工作负载电压范围	DC10.2～28.8V
		负载电流最大值	0.5A/点， 2A/NX单元
		最大浪涌电流	4.0A/点， 10ms以下
		漏电流	0.1 mA以下
		残留电压	1.5 V以下
		ON/OFF响应时间	0.1ms以下/0.8ms以下
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式	光电耦合器隔离
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压	封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量	IOV：最大0.5 A/端子， IOG：最大0.5 A/端子
NX单元功耗	0.55 W以下	I/O电流消耗	10 mA以下
质量	70 g以下

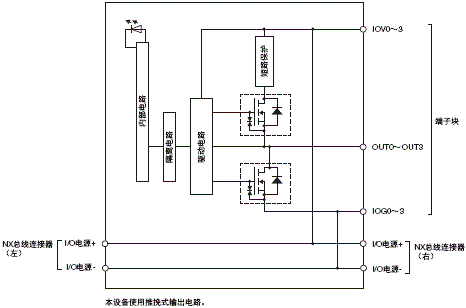

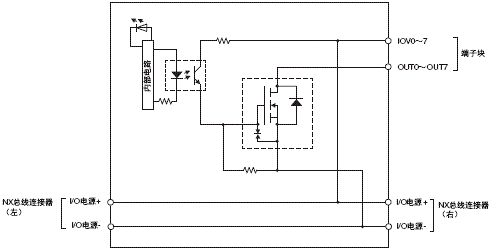

电路布局
安装方向与限制	安装方向：可在6个方向上安装。 限制：无限制
端子连接图
断线/短路检测	不支持。	保护功能	不支持。

晶体管输出单元4点NX-OD3153

单元名称	晶体管输出单元	型号	NX-OD3153
容量	4点	外部连接端子	免螺钉式接线端子块(12端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯，输入指示灯	内部I/O共用	NPN
		额定输入电压	DC24V
		工作负载电压范围	DC15～28.8V
		负载电流最大值	0.5A/点， 2A/NX单元
		最大浪涌电流	4.0A/点， 10ms以下
		漏电流	0.1 mA以下
		残留电压	1.5 V以下
		ON/OFF响应时间	300ns以下/300ns以下
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式	数字隔离器绝缘
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压	封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量	IOV：最大0.5 A/端子， IOG：最大0.5 A/端子
NX单元功耗	0.50 W以下	I/O电流消耗	30 mA以下
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。 限制：无限制
端子连接图
断线/短路检测	不支持。	保护功能	不支持。

晶体管输出单元4点NX-OD3256

单元名称	晶体管输出单元	型号	NX-OD3256
容量	4点	外部连接端子	免螺钉式接线端子块(12端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯，输入指示灯	内部I/O共用	PNP
		额定输入电压	DC24V
		工作负载电压范围	DC15～28.8V
		负载电流最大值	0.5A/点， 2A/NX单元
		最大浪涌电流	4.0A/点， 10ms以下
		漏电流	0.1 mA以下
		残留电压	1.5 V以下
		ON/OFF响应时间	0.5ms以下/1.0ms以下
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式	光电耦合器隔离
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压	封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量	IOV：最大0.5 A/端子， IOG：最大0.5 A/端子
NX单元功耗	0.55 W以下	I/O电流消耗	20 mA以下
质量	70 g以下

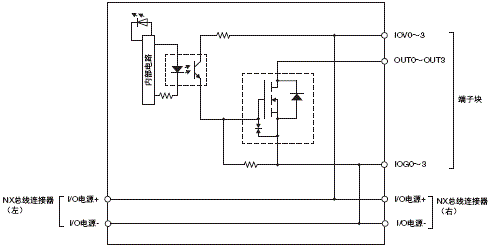

电路布局
安装方向与限制	安装方向：可在6个方向上安装。 限制：无限制
端子连接图
断线/短路检测	不支持。	保护功能	带负载短路保护。

晶体管输出单元4点NX-OD3257

单元名称	晶体管输出单元	型号	NX-OD3257
容量	4点	外部连接端子	免螺钉式接线端子块(12端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯，输入指示灯	内部I/O共用	PNP
		额定输入电压	DC24V
		工作负载电压范围	DC15～28.8V
		负载电流最大值	0.5A/点， 2A/NX单元
		最大浪涌电流	4.0A/点， 10ms以下
		漏电流	0.1 mA以下
		残留电压	1.5 V以下
		ON/OFF响应时间	300ns以下/300ns以下
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式	数字隔离器绝缘
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压	封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量	IOV：最大0.5 A/端子， IOG：最大0.5 A/端子
NX单元功耗	0.50 W以下	I/O电流消耗	40 mA以下
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。 限制：无限制
端子连接图
断线/短路检测	不支持。	保护功能	带负载短路保护。

晶体管输出单元8点NX-OD4121

单元名称	晶体管输出单元	型号	NX-OD4121
容量	8点	外部连接端子	免螺钉式接线端子块(16端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯，输入指示灯	内部I/O共用	NPN
		额定输入电压	DC12～24V
		工作负载电压范围	DC10.2～28.8V
		负载电流最大值	0.5A/点， 4 A/NX单元
		最大浪涌电流	4.0A/点， 10ms以下
		漏电流	0.1 mA
		残留电压	1.5 V以下
		ON/OFF响应时间	0.1ms以下/0.8ms以下
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式	光电耦合器隔离
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压	封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量	IOV：最大0.5 A/端子
NX单元功耗	0.55 W以下	I/O电流消耗	10 mA以下
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。 限制：无限制
端子连接图
断线/短路检测	不支持。	保护功能	不支持。

晶体管输出单元8点NX-OD4256

单元名称	晶体管输出单元	型号	NX-OD4256
容量	8点	外部连接端子	免螺钉式接线端子块(16端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯，输入指示灯	内部I/O共用	PNP
		额定输入电压	DC24V
		工作负载电压范围	DC15～28.8V
		负载电流最大值	0.5A/点， 4 A/NX单元
		最大浪涌电流	4.0A/点， 10ms以下
		漏电流	0.1 mA
		残留电压	1.5 V以下
		ON/OFF响应时间	0.5ms以下/1.0ms以下
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式	光电耦合器隔离
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压	封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量	IOG：最大0.5 A/端子
NX单元功耗	0.65 W以下	I/O电流消耗	30 mA以下
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。 限制：无限制
端子连接图
断线/短路检测	不支持。	保护功能	带负载短路保护。

晶体管输出单元16点NX-OD5121

单元名称	晶体管输出单元	型号	NX-OD5121
容量	16点	外部连接端子	免螺钉式接线端子块(16端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯，输入指示灯	内部I/O共用	NPN
		额定输入电压	DC12～24V
		工作负载电压范围	DC10.2～28.8V
		负载电流最大值	0.5A/点， 4 A/NX单元
		最大浪涌电流	4.0A/点， 10ms以下
		漏电流	0.1 mA以下
		残留电压	1.5 V以下
		ON/OFF响应时间	0.1ms以下/0.8ms以下
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式	光电耦合器隔离
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压	封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量	不带I/O电源端子
NX单元功耗	0.65 W以下	I/O电流消耗	20 mA以下
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。 限制：无限制
端子连接图
断线/短路检测	不支持。	保护功能	不支持。

晶体管输出单元16点NX-OD5256

单元名称	晶体管输出单元	型号	NX-OD5256
容量	16点	外部连接端子	免螺钉式接线端子块(16端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯，输入指示灯	内部I/O共用	PNP
		额定输入电压	DC24V
		工作负载电压范围	DC15～28.8V
		负载电流最大值	0.5A/点， 4 A/NX单元
		最大浪涌电流	4.0A/点， 10ms以下
		漏电流	0.1 mA以下
		残留电压	1.5 V以下
		ON/OFF响应时间	0.5ms以下/1.0ms以下
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式	光电耦合器隔离
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压	封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量	不带I/O电源端子
NX单元功耗	0.70 W以下	I/O电流消耗	40 mA以下
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。 限制：无限制
端子连接图
断线/短路检测	不支持。	保护功能	带负载短路保护。

继电器输出单元2点，独立接点NX-OC2633

单元名称	继电器输出单元	型号	NX-OC2633
容量	2点，独立接点	外部连接端子	免螺钉式接线端子块(8端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯，输入指示灯	继电器类型	N.O.接点
		最大开关容量	250 VAC/2 A (cosφ= 1), 250 VAC/2 A (cosφ= 0.4), DC24V/2A， 4A/单元
		最小开关容量	DC5V , 1mA
继电器使用寿命	电气：100,000次操作* 机械：20,000,000次操作	ON/OFF响应时间	15ms以下/15ms以下
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式	继电器隔离
绝缘电阻	A1/B1端子与A3/B3端子间： 20 MΩ以上(DC500V) 外部端子与内部电路间： 20 MΩ以上(DC500V) 内部电路与GR端子间： 20 MΩ以上(DC100V) 外部端子与GR端子间： 20 MΩ以上(DC500V)	耐电压	A1/B1端子与A3/B3端子间：AC2300V， 1分钟(漏电流：5mA以下) 外部端子与GR端子间：AC2300V， 1分钟(漏电流：5mA以下) 外部端子与内部电路间：AC2300V， 1分钟(漏电流：5mA以下) 内部电路与GR端子间：AC510V， 1分钟(漏电流：5mA以下)
耐振动	符合IEC60068-2-6。 5～8.4Hz (振幅3.5mm)， 8.4～150Hz，加速度9.8 m/s2 X、Y、Z方向各100分钟 (每隔10分钟扫描10次 = 合计100分钟)	耐冲击	100 m/s2， X、Y、Z方向各3次
I/O电源供应方法	法从外部电源供电	ON/OFF响应时间	0.5ms以下/1.0ms以下
NX单元功耗	0.80 W以下	I/O电流消耗	无消耗
质量	65 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。 限制：无限制
端子连接图
断线/短路检测	不支持。	保护功能	不支持。

版本信息

NX系列数字输出单元与Sysmac Studio

外形尺寸：

数字输出单元
NX-OD□□□□

12 mm宽

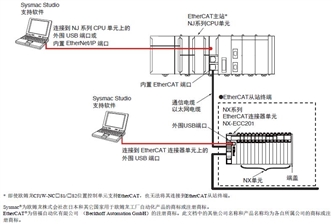

系统配置

请点击此处，查看大图。
