产品说明：
4AO、电压、电流型输出
兼容其它品牌300系列产品
电源隔离、可靠稳定
产品特点：
● 极性反接保护功能
● 总线、通道隔离技术、可靠
● 兼容设计，应用方便
产品规格：
型号 | SM332 4通道输出 |
产品图片 |
|
产品概述 | 4通道电压、电流输出 性能稳定、抗干扰性能强 |
技术规格 | |
订货号 | AU7 332-5HD01 |
电源损耗 | |
额度值 | 24V DC |
极性保护 | 有 |
●总线消耗电流 | 约40mA |
●总功耗 | 约3W |
输出通道数 | 4 |
电缆长度（屏蔽） | 最长200m |
输出特性 | |
●电压输出，短路电流保护 | 有 |
●电压输出，最大短路电流 | 25mA |
●电流输出、最大开路电压 | 18V |
负载阻抗 | |
●电压输出时、最小 | 1KΩ |
●电流输出时、最大 | 500Ω |
输出量程 | |
●电压 | ±10V，0~10V，1~5V |
●电流 | ±20mA，0~20mA，4~20mA |
DA转换精度 | 12位 |
转换时间（每个通道） | 最大0.8mS |
建立时间 | |
●阻性负载 | 0.1mS |
●感性负载 | 3.3mS |
●容性负载 | 0.5mS |
误差 | |
●电压输出 | ±0.6% |
●电流输出 | ±0.6% |
中断 | |
●诊断中断 | 无 |
●组错误指示 | 无 |
前连接器 | 20针 |
绝缘测试电压 | 500V DC |
隔离 | |
●通道与总线之间 | 有 |
●通道与电源 | 有 |
工作温度 | 0~60℃ |
尺寸 （长×宽×高） | 40×125×120 |
重量 | 约210g |

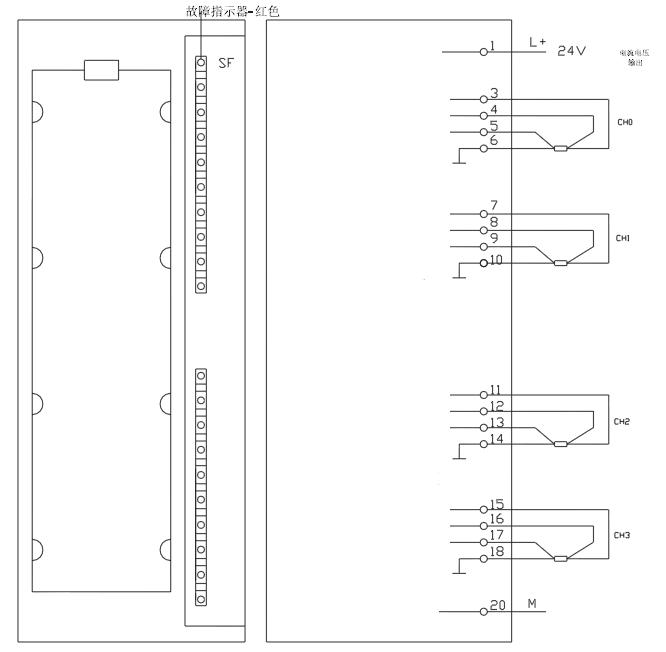

接线图：
SM332-5HD01接线图
订货数据：
规格 | 订货号 |
SM332模拟量输出模块、4通道、电压、电流输出、光电隔离 | AU7 332-5HD01 |
