| 检测方式 | 适用管径 | 形状 | 输出形式/动作模式 | 型号 | |
|---|---|---|---|---|---|
| 静电容量方式 | φ8～11mm |  | NPN集电极开路输出 | NO | E2K-L13MC1 2M |
| NC | E2K-L13MC2 2M | ||||
| φ12～26mm |  | NO | E2K-L26MC1 2M | ||
| NC | E2K-L26MC2 2M | ||||
* 以下情况下，会出现无法测量的现象，必须在设置的装置上进行检测性能的确认后再使用。
(1) 液体的相对介电常数或导电率较低时，由于本机采用静电容量式，因此有时可能无法检测液位。
(2) 液体容量少，或由于管道尺寸的小直径、壁厚等，使液位变化的相应容量变化很小的情况下
(3) 管道内壁有高粘度液体膜及大量的泡沫残留，或管道内外壁附着、堆积污垢等情况下
外形尺寸：
（单位：mm）
E2K-L13MC□
E2K-L26MC□
注意事项：
使用注意事项
请不要在超过额定的使用范围和环境下使用。
设计时

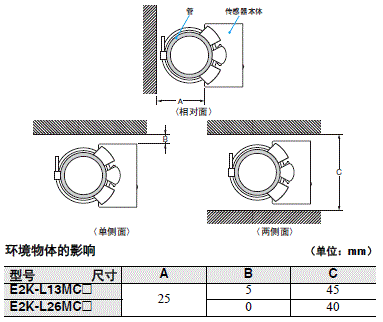

环境物体的影响
周围物体有金属等的导体时，有时性能会受影响，因此请务必在大于下图所示尺寸的距离设置。
相互干扰
在直列、并列、相向设置时，请务必在大于以下所示的距离设置。
* 但下侧的传感器的调整会使上侧的传感器的调整变动，因此请务必先行调整下侧的传感器。
安装时
关于安装
请用附件的2根绑带和4根防滑管（1根绑带配2根防滑管），按下图要求切实安装到管道上。
这时，要使管道沿传感器检测面的中心线，整体紧密贴合安装。
接线时
关于电源
• 负载和传感器连接在不同的电源上时，请务必先接通传感器电源。
• 使用市售开关校准器时，会发生开关校准器引起误动作的情况。请对机架地线端子以及地线端子作接地处理。
使用环境
关于周围环境
• 本商品为耐水结构，但由于是静电容量形的，因此请避免在直接接触液体（水和切削油等）的环境下使用。
• 即使在使用温度范围之内，温度的急剧升降会缩短使用寿命，请予以注意。
其他
电源接通时有漂移。对象液体的相对介电常数低时，从电源的接通至稳定的时间里、约20分钟左右，检测等级会上升2～3mm左右，请予以注意。
