放大器分离接近传感器（旋钮型） E2C / E2C-H

  • 发布时间：2022-08-18
  • 浏览：

可调整检测灵敏度的放大器分离型

E2C / E2C-H


特点：


实现了传感器小型化。紧凑型

备有可在－10～＋200°C的温度范围使用的耐热型。




种类：


本体

标准型


传感器部分放大器单元部分
形状稳定检测距离 *1型号型号电源/
输出形式		定时器
功能		自检
输出
屏蔽
464_lu_1_1
Φ 3.50.8(1.8)
mm		E2C-CR8A 3ME2C-GE4ADC/(NPN)--
E2C-GF4ADC/(PNP)--
E2C-JC4AP 2M
＊2		DC/(NPN)○○
E2C-JC4A 2MDC/(NPN)○-
E2C-AM4ADC/(NPN PNP)--
E2C-AK4AAC--
Φ3.8 0.8(1.8)
mm		E2C-CR8B 3ME2C-GE4ADC/(NPN)--
E2C-GF4ADC/(PNP)--
E2C-JC4AP 2M
＊2		DC/(NPN)○○
E2C-JC4A 2MDC/(NPN)○-
E2C-AM4ADC/(NPN PNP)--
E2C-AK4AAC--
M51(2)
mm		E2C-X1A 3ME2C-GE4ADC/(NPN)--
E2C-GF4ADC/(PNP)--
E2C-JC4AP 2M
＊2		DC/(NPN)○○
E2C-JC4A 2MDC/(NPN)○-
E2C-AM4ADC/(NPN PNP)--
E2C-AK4AAC--
Φ5.4 1(2)
mm		E2C-C1A 3ME2C-GE4ADC/(NPN)--
E2C-GF4ADC/(PNP)--
E2C-JC4AP 2M
＊2		DC/(NPN)○○
E2C-JC4A 2MDC/(NPN)○-
E2C-AM4ADC/(NPN PNP)--
E2C-AK4AAC--
M81.5(3)
mm		E2C-X1R5A 3ME2C-GE4ADC/(NPN)--
E2C-GF4ADC/(PNP)--
E2C-JC4AP 2M
＊2		DC/(NPN)○○
E2C-JC4A 2MDC/(NPN)○-
E2C-AM4ADC/(NPN PNP)--
E2C-AK4AAC--



传感器部分放大器单元部分
形状稳定检测距离 *1型号型号电源/
输出形式		定时器
功能		自检
输出
屏蔽
464_lu_1_1
M122 (5) mmE2C-X2A 3ME2C-JC4AP 2M *2DC/ (NPN)○○
E2C-JC4A 2MDC/ (NPN)○
E2C-AM4ADC/(NPN
PNP)		--
E2C-AK4AAC--



传感器部分放大器单元部分
形状稳定检测距离 *1型号型号电源/
输出形式		定时器
功能		自检
输出
屏蔽
464_lu_1_1
M185(10)
mm		E2C-X5A 3ME2C-AM4ADC/
(NPN PNP)		--
E2C-AK4AAC--
M3010(18)
mm		E2C-X10A 3ME2C-AM4ADC/
(NPN PNP)		--
E2C-AK4AAC--
非屏蔽
464_lu_1_2
Φ4020(50)
mm		E2C-C20MA 3ME2C-AM4ADC/
(NPN PNP)		--
E2C-AK4AAC--


注1.（ ）内为最大检测距离（＋23°C恒定）时
2.自检输出功能、带定时器功能、并且DIN导轨安装都可以。

耐热型


传感器部分放大器单元部分
形状稳定检测范围型号型号
屏蔽
464_lu_4_1
M81.5mmE2C-X1R5AH 3ME2C-JC4CH 2M
M122mmE2C-X2AH 3ME2C-JC4DH 2M
M185mmE2C-X5AH 3ME2C-JC4EH 2M


注： 传感器的导线长度的变化会导致特性变化，因此请不要予以切断/延长。

附件（另售）

安装支架 不在传感器附件之列，请根据需要订购。


名称型号适用传感器备注
安装支架Y92E-F3R5E2C-CR8A φ3.5用──
Y92E-F5R4E2C-C1A φ5.4用


连接插座 不在放大器附件之列，请根据需要订购。


名称型号适用放大器单元备注
表面连接插座PYF08AE2C-GE4A
E2C-GF4A		固定支架(另售)
PYC-A1
P2CF-08E2C-AM4A──
P2CF-11E2C-AK4A
背面连接插座P3G-08E2C-AM4A
P3GA-11E2C-AK4A
PY08E2C-GE4A　
E2C-GF4A


适配器 不在放大器附件之列，因此请根据需要订购。


名称型号适用放大器单元备注
嵌入式安装用适配器Y92F-30E2C-AM4A/-AK4A──
Y92F-70
Y92F-71


关于安装支架、防护罩、防溅射保护罩等



标准型

传感器部分


型号E2C-CR8A
-CR8B		E2C-X1A
-C1A		E2C-X1R5AE2C-X2AE2C-X5AE2C-X10AE2C-C20MA
最大检测距离
(+23°C时)		1.8mm2mm3mm5mm10mm18mm50mm
稳定
检测
范围		环境温度范围0～0.8mm0～1mm0～1.5mm0～2mm0～5mm0～10mm0～20mm
在0～+40°C范围0～1.2mm0～1.5mm0～2mm0～2.5mm0～7mm0～15mm0～28mm
应差放大器单元部分的“额定规格/性能”请参见Catalog
可检测物体磁性金属(非磁性金属的检测距离较短。请参见Catalog上的“特性数据”)
标准检测物体铁5×5×1mm铁8×8×1mm铁12×12×1mm铁18×18×1mm铁30×30×1mm铁50×50×1mm
响应频率 *11kHz800Hz350Hz100Hz50Hz
环境温度范围工作时、保存时：各-25～+70°C (无结冰、结露)
环境湿度范围工作时、保存时：各35～95%RH (无结露)
温度的影响-25～+70°C的温度范围内+23°C时，检测距离的±15%以下
振动(耐久)10～55Hz 上下振幅1.5mm X、Y、Z各方向2h
冲击(耐久)500m/s2 X、Y各方向3次
保护结构IEC标准 IP67、公司内部标准 耐油
连接方式 *2导线引出型
高频同轴导线(标准导线长3m)
质量(包装后)约40g约45g约50g约60g约140g约270g约300g
材质外壳不锈钢黄铜
检测面ABS树脂
导线聚乙烯
紧固螺母─黄铜 镀镍(E2C-C1A除外)
带齿垫圈─铁 镀锌(E2C-C1A除外)
附件─


*1. 使用放大器单元的无接点输出控制时的最低值。测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。
*2. 关于放大器单元和传感器部位的组合的导线长度，请参见Catalog上的“高频同轴导线的特性阻抗为50Ω”。

放大器单元部分


型号E2C-
GE4A		E2C-
GF4A		E2C-JC4A
E2C-JC4AP		E2C-
AM4A		E2C-
AK4A
电源电压
(使用电压范围)		DC12～24V 纹波(p-p) 10%以下 *1 (DC10～30V)AC100～240V
(AC90～264V)
50/60Hz
消耗电流25mA以下45mA以下50mA以下55mA以下
检测距离调整范
围 *2		额定检测距离的20%以上、4旋转电位计额定检测距离的20～100%、4旋转电位计
应差可变范围应差固定(检测距离的10%以下)额定检测距离的1～5%可变
响应
时间		无接点(参见使用近接传感器的响应频率)
接点-20ms以下
控制
输出		无接点NPN　
输出电阻4.7kΩ
100mA以下
(DC30V以下)
(残留电压1.5V以下)		PNP　
输出电阻4.7kΩ
100mA以下
(DC30V以下)
(残留电压1.5V以下)		NPN　
集电极开路输出
100mA以下
(DC30V以下)
(残留电压0.7V以下)
(E2C-JC4AP为1V以下)		NPN/PNP
上下输出
集电极开路输出
200mA以下
(DC30V以下)
(残留电压1.5V以下)		晶体管/光电耦合器
50mA以下
(DC40V以下)
(残留电压2V以下)
接点-继电器输出1c
AC250V2Acosφ＝1
(电阻负载) *3
指示灯检测显示(红色)
(OPERATION)		检测显示(红色)
(OPERATION)
稳定显示(绿色)
(STABILITY)		检测显示(红色)
(OPERATION)
稳定显示(绿色)
(STABILITY)
动作模式NO/NC开关切换
自检输出-(仅限E2C-JC4AP)
传感器断线时以及检
测不稳定时，输出晶
体管ON无接点NPN
集电极开路
50mA以下
(DC30V以下)
(残留电压1V以下)		-
定时器功能-OFF延迟40±10ms-
传感器部/放大器
单元部之间的导
线长度补偿		-(仅限E2C-JC4AP)
3m/5m端子
短路板切换式
短路时：1～3m
开路时：3～5m		4连开关的模式切换
环境温度范围工作时、保存时：各-10～+55°C (无结冰、结露)
环境湿度范围工作时、保存时：各35～85%RH (E2C-JC4AP为35～95%RH)(无结露)
温度的影响-10～+55℃的温度范围内+23°C时，检测距离的10%以下
电压的影响DC型：在额定电源电压的±20%范围内，额定电源电压时，检测距离的±1%以下
AC型：在额定电源电压的±10%范围内，额定电源电压时，检测距离的±1%以下
绝缘电阻50MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压DC型：AC1,000V 50/60Hz 1min 充电部整体与外壳间
AC型：AC1,500V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)10～25Hz 上下振幅2mm
X、Y、Z各方向 2h		10～55Hz
上下振幅1.5mm
X、Y、Z各方向 2h		10～25Hz 上下振幅2mm X、Y、Z各方向 2h
冲击(耐久)100m/s2 X、Y、Z各方向 3次
寿命
(继电器输出)		-机械寿命
1,000次以上
电气寿命
10万次以上
连接方式端子台型导线引出型
(标准导线长2m)		端子台型
质量
(包装后) *4		约20gE2C-JC4A：约50g
E2C-JC4AP：约80g		约140g约250g
附件使用说明书注意标签、安装支架
(E2C-JC4A：安装
用螺钉 M3 × 15)、使
用说明书		使用说明书


*1. 可在DC24V±10% （平均值）全波整流的电源下使用。（不能用于E2C-GE4□。）
*2. 表示在与传感器配套使用时，符合各性能的检测范围。
*3. 内置继电器 G2R-14 DC 12V
*4. 不包括连接插座的质量。

耐热型

传感器部分


型号E2C-X1R5AHE2C-X2AHE2C-X5AH
可检测物体磁性金属(非磁性金属的检测距离较短。请参见Catalog上的“特性数据”)
标准检测物体铁8×8×1mm铁12×12×1mm铁18×18×1mm
稳定检测范围0～1.5mm0～2mm0～5mm
应差0.04mm以下0.1mm以下
响应频率 *1300Hz
环境温度范围工作时、保存时：各-10～+200°C
(无结冰、结露)
环境湿度范围工作时、保存时：各35～95%RH (无结露)
温度的影响±0.2%/°C
振动(耐久)10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)500m/s2 X、Y、Z各方向 3次
保护结构IEC规格 IP60 *2
连接方式导线引出型(标准导线长3m)
耐热型高频同轴导线
质量
(包装后)		约50g约60g约140g
材质外壳黄铜
检测面聚醚醚酮
导线氟树脂
紧固螺母黄铜镀镍
带齿垫圈铁镀锌


注： 额定规格/性能是稳定检测距离为50%的设定时的值。
*1. 测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设 定距离为检测距离的1/2。
*2. 并非耐水结构，不可在蒸汽中使用。

放大器单元部分


型号E2C-JC4CHE2C-JC4DHE2C-JC4EH
电源电压 *1(使用电压范围)DC12～24V 纹波(p-p)10%以下
(DC10～30V)
消耗电流45mA以下
检测距离 *2
调整范围		额定检测距离的20～100%
4旋转电位计
控制
输出		开关容量NPN集电极开路 100mA以下(DC30V以下)
残留电压0.8V以下
指示灯检测显示(红色)
动作模式NO/NC开关切换
导线长度补偿3m/5m 开关切换
环境温度范围工作时、保存时：各-10～+55°C
(无结冰、结露)
环境湿度范围工作时、保存时：各35～85%RH (无结露)
温度的影响±0.08%/°C
电压的影响在额定电源电压的±20%范围内，额定电源电
压时，为检测距离的±2%以下
绝缘电阻50MΩ以上(DC500V兆欧表)充电部整体与
外壳间
耐电压AC1,000V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)10～55Hz上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)100m/s2 X、Y、Z各方向 3次
保护结构IEC标准 IP20
连接方式导线引出型(标准导线长2m)
质量(包装后)约80g
附件注意标签、安装支架、使用说明书



*1. 可在DC24V±10% （平均值）全波整流的电源下使用。
*2. 表示在与传感器配套使用时，符合各性能的检测范围。




外形尺寸：



（单位：mm）



本体

传感器部分

E2C-CR8A/-CR8B

E2C / E2C-H 外形尺寸 3

E2C-X1A

E2C / E2C-H 外形尺寸 4

E2C-C1A

E2C / E2C-H 外形尺寸 5

E2C-X1R5A
E2C-X1R5AH *

E2C / E2C-H 外形尺寸 6

E2C-X2A
E2C-X2AH *

E2C / E2C-H 外形尺寸 7

E2C-X5A
E2C-X5AH *

E2C / E2C-H 外形尺寸 8

E2C-X10A

E2C / E2C-H 外形尺寸 9

E2C-C20MA

E2C / E2C-H 外形尺寸 10

安装孔加工尺寸

E2C / E2C-H 外形尺寸 11

放大器单元部分

E2C-GE4A
E2C-GF4A

E2C / E2C-H 外形尺寸 13

E2C-AK4A （11P）
E2C-AM4A （8P）

E2C / E2C-H 外形尺寸 14

E2C-JC4A

E2C / E2C-H 外形尺寸 15

E2C-JC4AP

E2C / E2C-H 外形尺寸 16

E2C-JC4□H

E2C / E2C-H 外形尺寸 17

附件（另售）

安装支架

安装支架（无圆柱螺钉型安装用）
Y92E-F3R5 （φ3.5用)
Y92E-F5R4 （φ5.4用）

E2C / E2C-H 外形尺寸 20

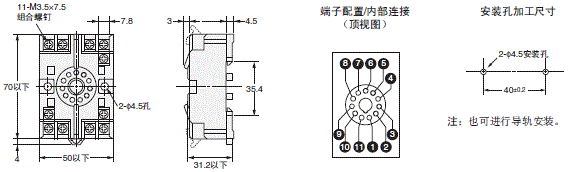

表面连接插座

PYF08A

E2C / E2C-H 外形尺寸 22

P2CF-08

E2C / E2C-H 外形尺寸 23

P2CF-11

E2C / E2C-H 外形尺寸 24

背面连接插座

P3G-08

E2C / E2C-H 外形尺寸 26

P3GA-11

E2C / E2C-H 外形尺寸 27

PY08

E2C / E2C-H 外形尺寸 28

嵌入式安装用适配器（放大器单元E2C-AK4A/E2C-AM4A用）

Y92F-30

E2C / E2C-H 外形尺寸 30

Y92F-70

E2C / E2C-H 外形尺寸 31

Y92F-71

E2C / E2C-H 外形尺寸 32
