铝切削粉对策型 E2EZ

  • 发布时间：2022-08-18
  • 浏览：

防止金属切屑堆积物引起的误动作的接近传感器

E2EZ



特点：


粘附铝、铸铁等的切屑也不会引起误动作，仅检测对象物体

备有SmartClick接插件中继型


本体

导线引出型


形状检测距离输出形式型号
动作模式
NONC
屏蔽
454_lu_1_1
M122mm直流2线式E2EZ-X2D1-N 2ME2EZ-X2D2-N 2M
M184mm直流3线式NPNE2EZ-X4C1 2M-
直流3线式PNPE2EZ-X4B1 2M-
直流2线式E2EZ-X4D1-N 2ME2EZ-X4D2-N 2M
M308mm直流3线式NPNE2EZ-X8C1 2M-
直流3线式PNPE2EZ-X8B1 2M-
直流2线式E2EZ-X8D1-N 2ME2EZ-X8D2-N 2M


SmartClick接插件中继型 (M12)


形状检测距离输出形式型号
动作模式
NONC
屏蔽
454_lu_2_1
M122mm直流2线式③-④插针配置E2EZ-X2D1-M1TJ　0.3M-
直流2线式①-④插针配置E2EZ-X2D1-M1TGJ　0.3M-
M184mm直流2线式③-④插针配置E2EZ-X4D1-M1TJ　0.3M-
直流2线式①-④插针配置E2EZ-X4D1-M1TGJ　0.3M-
M308mm直流2线式③-④插针配置E2EZ-X8D1-M1TJ　0.3M-
直流2线式①-④插针配置E2EZ-X8D1-M1TGJ　0.3M-


接插件中继型 (M12)


形状检测距离输出形式型号
动作模式
NONC
屏蔽
454_lu_3_1
M122mm直流2线式③-④插针配置E2EZ-X2D1-M1J 0.3M-
直流2线式①-④插针配置E2EZ-X2D1-M1GJ 0.3M-
M184mm直流2线式③-④插针配置E2EZ-X4D1-M1J 0.3M-
直流2线式①-④插针配置E2EZ-X4D1-M1GJ 0.3M-
直流3线式PNPE2EZ-X4B1-M1J 0.3M-
M308mm直流2线式③-④插针配置E2EZ-X8D1-M1J 0.3M-
直流2线式①-④插针配置E2EZ-X8D1-M1GJ 0.3M-
直流3线式PNPE2EZ-X8B1-M1J 0.3M-


附件（另售）

传感器I/O接插件 (M12、单侧接插件)

（接插件中继型 必需品）不在传感器附件之列，因此，请务必订购。


形状导线长度传感器I/O接插件型号适用接近传感器型号
直线型
454_lu_4_1
2mXS2F-D421-DD0E2EZ-X□D1-M1J
5mXS2F-D421-GD0
L型
454_lu_4_2
2mXS2F-D422-DD0
5mXS2F-D422-GD0
直线型
454_lu_4_1
2mXS2F-D421-DA0-FE2EZ-X□D1-M1GJ
5mXS2F-D421-GA0-F
L型
454_lu_4_2
2mXS2F-D422-DA0-F
5mXS2F-D422-GA0-F
直线型
454_lu_4_1
2mXS2F-D421-DC0-FE2EZ-X□B1-M1J
5mXS2F-D421-GC0-F
L型
454_lu_4_2
2mXS2F-D422-DC0-F
5mXS2F-D422-GC0-F
SmartClick接插件直线型
454_lu_4_3		2mXS5F-D421-D80-FE2EZ-X□D1-M1TJ
E2EZ-X□D1-M1TGJ
5mXS5F-D421-G80-F


注： 也备有经济型电缆型产品。请参见样本XS2F(经济型)

安装支架
保护罩
防溅射保护罩




型号E2EZ-X2D□-N
E2EZ-X2D□-M1J
E2EZ-X2D□-M1GJ		E2EZ-X4D□-N
2EZ-X4D□-M1J
E2EZ-X4D□-M1GJ		E2EZ-X8D□-N
E2EZ-X8D□-M1J
E2EZ-X8D□-M1GJ
检测距离2mm ± 10%4mm±10%8mm±10%
设定距离*10～1.6mm0～3.2mm0～6.4mm
应差检测距离的20%以下
可检测物体磁性金属(非磁性金属的检测距离较短。请参见样本上的“特性数据”)
标准检测物体铁12 × 12 × 1mm铁30 × 30 × 1mm铁54 × 54 × 1mm
响应频率*2200Hz100Hz30Hz
电源电压
(使用电压范围)		DC12～24V 纹波 (p-p) 10%以下(DC10～30V)
消耗电流-
漏电流0.8mA以下
控制输出开关容量3～100mA以下
残留电压3V以下(负载电流100mA、导线长2m时)
指示灯D1型：动作显示(红色)、设定显示(绿色)
D2型：动作显示(红色)
动作模式
(检测物体靠近时)

D1型：NO
D2型：NC
详情请参见catalog的“输入输出段回路图”的时序图

保护回路负载短路保护、浪涌吸收
环境温度范围工作时、保存时：各0～+50°C (无结冰、结露)
环境湿度范围工作时、保存时：各35～95%RH (无结露)
温度的影响0～+50°C的温度范围内+23°C时，检测距离的±20%以下
电压的影响在额定电源电压的±10%范围内，额定电源电压时，为检测距离的±2.5%以下
绝缘电阻50MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压AC1,000V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)1,000m/s2 X、Y、Z各方向10次
保护结构IEC标准 IP67、公司内部标准 耐油
连接方式导线引出型(标准导线长2m)、接插件中继型
质量(包装后)E2EZ-X2D□-N 约70g
E2EZ-X2D□-M1J 约40g
E2EZ-X2D□-M1GJ 约40g		E2EZ-X4D□-N 约160g
E2EZ-X4D□-M1J 约90g
E2EZ-X4D□-M1J 约90g		E2EZ-X8D□-N 约220g
E2EZ-X8D□-M1J 约160g
E2EZ-X8D□-M1GJ 约160g
材质外壳黄铜镀镍
检测面PBT
紧固螺母铁镀锌
带齿垫圈铁镀锌
附件使用说明书



型号E2EZ-X4C1
E2EZ-X4B1
E2EZ-X4B1-M1J		E2EZ-X8C1
E2EZ-X8B1
E2EZ-X8B1-M1J
检测距离4mm±10%8mm±10%
设定距离*10～3.2mm0～6.4mm
应差检测距离的20%以下
可检测物体磁性金属(非磁性金属的检测距离较短。请参见样本上的“特性数据”)
标准检测物体铁30 × 30 × 1mm铁54 × 54 × 1mm
响应频率*212Hz8Hz
电源电压
(使用电压范围)		DC12～24V 纹波 (p-p) 10%以下
(DC10～30V)
消耗电流15mA以下
漏电流-
控制输出开关容量NPN集电极开路输出/PNP集电极开路输出
DC12V时 100mA以下(DC30V以下)
DC24V时 200mA以下(DC30V以下)
残留电压2V以下(负载电流200mA、导线长2m时)
指示灯检测显示(红色)
动作模式
(检测物体靠近时)		NO
详情请参见样本上的“输入输出段回路图”的时序图
保护回路负载短路保护、反连接保护、浪涌吸收
环境温度范围工作时、保存时：各0～+50°C (无结冰、结露)
环境湿度范围工作时、保存时：各35～95%RH (无结露)
温度的影响0～+50°C的温度范围内+23°C时，检测距离的±20%以下
电压的影响在额定电源电压的±10%范围内，额定电源电压时，为检测距离的±2.5%以下
绝缘电阻50MΩ以上(DC500V兆欧表)充电部整体与外壳间
耐电压AC1,000V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)1,000m/s2 X、Y、Z各方向10次
保护结构IEC标准 IP67、公司内部标准 耐油
连接方式导线引出型(标准导线长2m)、接插件中继型
质量(包装后)约170g约270g
材质外壳黄铜镀镍
检测面耐热ABS
紧固螺母铁镀锌
带齿垫圈铁镀锌
附件使用说明书


*1. 请在绿色指示灯亮灯的范围内使用。
*2. 响应频率为平均值。测量条件：使用标准检测物体、检测物体的间隔为标准检测物体的2倍、设定距离为检测距离的1/2。

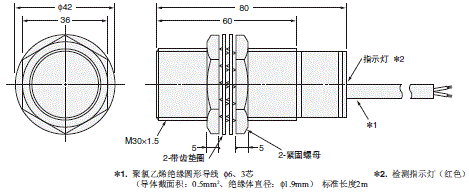

外形尺寸：



（单位：mm）



E2EZ-X2D□-N

E2EZ 外形尺寸 1

E2EZ-X4D□-N

E2EZ 外形尺寸 2

E2EZ-X8D□-N

E2EZ 外形尺寸 3

E2EZ-X4C1
E2EZ-X4B1

E2EZ 外形尺寸 4

E2EZ-X8C1
E2EZ-X8B1

E2EZ 外形尺寸 5

安装孔加工尺寸

E2EZ 外形尺寸 6

接插件中继 (-M1J/M1GJ) 型

E2EZ 外形尺寸 7
