用于高温、清洗工序的接近传感器 E2EH

发布时间：2022-08-18
浏览：

食品、饮料行业适用的接近传感器

E2EH

特点：

－SUS316L本体、IP69K、高温使用环境、耐清洗剂性能－

E2EH 特点 2 E2EH_Features1

种类：

本体

导出引出线

	检测距离	输出形式	动作模式：NO	动作模式：NC
M12	3mm	直流2线式(有极性)	E2EH-X3D1 2M	E2EH-X3D2 2M
		直流2线式(无极性*)	E2EH-X3D1-T 2M	-
		直流3线式 (PNP)	E2EH-X3B1 2M	E2EH-X3B2 2M
		直流3线式 (NPN)	E2EH-X3C1 2M	E2EH-X3C2 2M

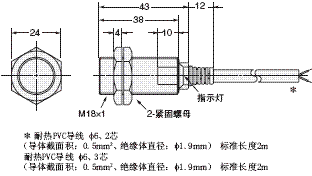

M18	7mm	直流2线式(有极性)	E2EH-X7D1 2M	E2EH-X7D2 2M
		直流2线式(无极性*)	E2EH-X7D1-T 2M	-
		直流3线式 (PNP)	E2EH-X7B1 2M	E2EH-X7B2 2M
		直流3线式 (NPN)	E2EH-X7C1 2M	E2EH-X7C2 2M
M30	12mm	直流2线式(有极性)	E2EH-X12D1 2M	E2EH-X12D2 2M
		直流2线式(无极性*)	E2EH-X12D1-T 2M	-
		直流3线式 (PNP)	E2EH-X12B1 2M	E2EH-X12B2 2M
		直流3线式 (NPN)	E2EH-X12C1 2M	E2EH-X12C2 2M

接插件型(M12)

	检测距离	输出形式	动作模式：NO	动作模式：NC
M12	3mm	直流2线式(有极性)	E2EH-X3D1-M1G	E2EH-X3D2-M1G
		直流3线式 (PNP)	E2EH-X3B1-M1	E2EH-X3B2-M1
		直流3线式 (NPN)	E2EH-X3C1-M1	E2EH-X3C2-M1
M18	7mm	直流2线式(有极性)	E2EH-X7D1-M1G	E2EH-X7D2-M1G
		直流3线式 (PNP)	E2EH-X7B1-M1	E2EH-X7B2-M1
		直流3线式 (NPN)	E2EH-X7C1-M1	E2EH-X7C2-M1
M30	12mm	直流2线式(有极性)	E2EH-X12D1-M1G	E2EH-X12D2-M1G
		直流3线式 (PNP)	E2EH-X12B1-M1	E2EH-X12B2-M1
		直流3线式 (NPN)	E2EH-X12C1-M1	E2EH-X12C2-M1

* 无极性型在连接电源时无需考虑正、负极性。负载可任意连接至+V或0V上。

附件（另售）

Sen传感器I/O接插件 (M12、单侧接插件)

（接插件型必需）不属传感器的附件，请务必订购。

形状	导线长度	传感器I/O接插件型号	适用接近传感器型号
直线型	2m	XS2F-E421-D80-E	E2EH-X□D□-M1G E2EH-X□B□-M1 E2EH-X□C□-M1
直线型	5m	XS2F-E421-G80-E
L型	2m	XS2F-E422-D80-E
L型	5m	XS2F-E422-G80-E

注： DIN40050-9标准相当于IP69K，可在105℃以下使用，使用SUS316L。

直流2线式（E2EH-X□D□）

尺寸		M12	M18	M30
屏蔽		屏蔽
项目型号		E2EH-X3D□	E2EH-X7D□	E2EH-X12D□
检测距离		3mm	7mm	12mm
*设定距离1**		0～2.4mm	0～5.6mm	0～9.6mm
应差		检测距离的15%以下
可检测物体		磁性金属(非磁性金属的检测距离较短。)
标准检测物体		铁12 × 12 × 1mm	铁21 × 21 × 1mm	铁36 × 36 × 1mm
*响应频率 2**		500Hz	300Hz	100Hz
电源电压 (使用电压范围)		DC12～24V 纹波 (p-p) 10%以下(DC10～32V 但100℃以上时，最大24V)
漏电流		0.8mA以下
控制输出	开关容量	3～100mA 但+100～+110℃时为3～50mA。
控制输出	*残留电压3**	有极性型：3V以下、无极性型(E2EH-X□D□-T)为5V以下*3 (负载电流100mA、导线长2m时)
指示灯		D1型：动作显示(红色)、设定显示(黄色)， D2型：动作显示(黄色)
动作模式 (靠近检测物体时)		D1型：NO,D2型：NC,详情请参见Catalog的“输入输出段回路图”的时序图
保护回路		浪涌吸收、负载短路保护
环境温度范围		工作时：0～+100℃ (0～+110℃ 1,000小时) *4 保存时：-25～+70℃ (无结冰、结露)
环境湿度范围		工作时、保存时：各35～95%RH (无结露)
温度的影响		0～+70℃温度范围内的检测距离变化是23℃时的±10%以内， +70～+100℃温度范围内的检测距离变化是23℃时的±15%以内， +100～+110℃温度范围内的检测距离变化是23℃时的-15%～+20%以内
电压的影响		在额定电源电压的±15%范围内，额定电源电压时，检测距离为±10%以内
绝缘电阻		50MΩ以上(DC500Ｖ兆欧表) 充电部整体与外壳间
耐电压		AC1,000V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)		1,000m/s² X、Y、Z各方向 10次
保护结构		IEC标准 IP67、DIN40050-9标准 IP69K*5
连接方式		导线引出型(标准导线长2m)、接插件型
质量 (包装后)	导线引出	约80g	约145g	约220g
质量 (包装后)	接插件	约30g	约55g	约125g
材质	外壳、紧固螺母	不锈钢 (SUS316L)
	检测面	PBT
	导线	耐热PVC (导线引出型)
附件		使用说明书

*1. D1型请以黄色指示灯为大致标准。
*2.响应频率为平均值。
测量条件：采用标准检测物体、检测物体的间距为标准检测物体的2倍、设定距离为检测距离的1/2。
*3. 残留电压为5V，使用时请确认与连接装置的接口条件。
*4. 已对110℃下， 1,000小时的通电动作进行了确认。
100℃以上的环境下，请不要反复弯曲导线。
*5. 保护结构规格IP69K
IP69K是德国标准 DIN 40050 PART9 中规定的、针对高温、高压水的保护规定。
将80℃的热水通过指定形状的喷嘴、以80～100BAR的水压向受测物体喷射。水的流量为每分钟14～16升。
受测物体和喷嘴之间的间距为10～15cm，喷射方向与水平方向成0、30度、60度、90度，喷射时使受测物体在水平面上旋转。

直流3线式（E2EH-X□C□/B□）

尺寸		M12	M18	M30
屏蔽		屏蔽
项目型号		E2EH-X3C□/B□	E2EH-X7C□/B□	E2EH-X12C□/B□
检测距离		3mm ± 10%	7mm ± 10%	12mm ± 10%
设定距离		0～2.4mm	0～5.6mm	0～9.6mm
应差		检测距离的15%以下
可检测物体		磁性金属(非磁性金属的检测距离较短。)
标准检测物体		铁12 × 12 × 1mm	铁21 × 21 × 1mm	铁36 × 36 × 1mm
*响应频率 1**		500Hz	300Hz	100Hz
电源电压 (使用电压范围)		DC12～24V 纹波 (p-p) 10%以下 (DC10～32V 但100℃以上时，最高为24V)
消耗电流		10mA以下
控制输出	开关容量	最大100mA 但+100～+120℃时，最大为50mA
控制输出	残留电压	2V以下(负载电流100mA、导线长2m时)
指示灯		动作显示(黄色)
动作模式 (靠近检测物体时)		C1型：NO C2型：NC B1型：NO B2型：NC
保护回路		电源逆接保护浪涌吸收、负载短路保护、输出逆接保护
环境温度范围		工作时：0～+100℃ (0～+120℃ 1,000小时) *2 保存时：-25～+70℃ (无结冰、结露)
环境湿度范围		工作时、保存时：各35～95%RH (无结露)
温度的影响		0～+70℃温度范围内的检测距离变化是23℃时的±10%以内， +70～+100℃温度范围内的检测距离变化是23℃时的±15%以内， +100～+120℃温度范围内的检测距离变化是23℃时的-15%～+20%以内
电压的影响		在额定电源电压的±15%范围内，额定电源电压时，检测距离为±10%以内
绝缘电阻		50MΩ以上(DC500Ｖ兆欧表) 充电部整体与外壳间
耐电压		AC1,000V 50/60Hz 1min 充电部整体与外壳间
振动(耐久)		10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h
冲击(耐久)		1,000m/s² X、Y、Z各方向 10次
保护结构		IEC标准 IP67、DIN40050-9标准 IP69K
连接方式		导线引出型(标准导线长2m)、接插件型
质量 (包装后)	导线引出	约80g	约145g	约220g
质量 (包装后)	接插件	约30g	约55g	约125g
材质	外壳、紧固螺母	不锈钢 (SUS316L)
	检测面	PBT
	导线	耐热PVC (导线引出型)
附件		使用说明书
