NX系列模拟量输入单元 NX-AD

发布时间：2022-08-11
浏览：

模拟量输入以满足所有机器控制需要；从通用输入到高速同步、高分辨率单元

NX-AD

特点：

每个单元多达8个模拟量输入。

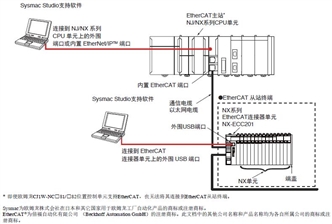

可以使用NX系列EtherCAT连接器选择自由运行刷新或同步I/O刷新。

输入更新周期为10μs/通道，分辨率为1/30000，适用于高速测量以及高精度控制。

备有电压与电流输入均内置传感器等小容量模拟输出设备用供电端子的单端类型以及可抑制噪声干扰的差动输入类型。

可拆卸式免螺钉端子块让调试和维护变得更加轻松。

免螺钉推入式端子块显著减少了配线工作。

所有型号的宽度仅为12 mm，节省了机柜空间。

国际标准

• 标准缩写如下：U：UL， U1：UL （Class I Division 2关于危险场所的产品）， C：CSA，UC：cULus， UC1：cULus
（Class I Division 2关于危险场所的产品），CU：cUL， N：NK， L：Lloyd， CE：EC指令以及KC：KC注册。

模拟量输入单元

单元类型	产品名称	规格									NX单元功耗	型号	标准
单元类型	产品名称	容量	输入范围	分辨率	转换值，十进制数 (0～ 100%)	整体精度 (25°C)	输入方式	转换时间	输入阻抗	I/O刷新方式	NX单元功耗	型号	标准
NX 系列模拟量输入单元	电压输入单元	2点	-10～ +10V	1/8000	-4000 ～4000	±0.2% (全尺寸)	单端输入	250 μs/点	1MΩ 以上	自由运行刷新	1.05W 以下	NX-AD2603	UC1， CE， KC
				1/8000	-4000 ～4000	±0.2% (全尺寸)	差分输入	250 μs/点		自由运行刷新	1.05W 以下	NX-AD2604
				1/30000	-15000 ～15000	±0.1% (全尺寸)	差分输入	10 μs/点		同步I/O 刷新或自由运行刷新可选	1.05W 以下	NX-AD2608
		4点		1/8000	-4000 ～4000	±0.2% (全尺寸)	单端输入	250 μs/点		自由运行刷新	1.10W 以下	NX-AD3603
				1/8000	-4000 ～4000	±0.2% (全尺寸)	差分输入	250 μs/点		自由运行刷新	1.10W 以下	NX-AD3604
				1/30000	-15000 ～15000	±0.1% (全尺寸)	差分输入	10 μs/点		同步I/O 刷新或自由运行刷新可选	1.10W 以下	NX-AD3608
		8点		1/8000	-4000 ～4000	±0.2% (全尺寸)	单端输入	250 μs/点		自由运行刷新	1.15W 以下	NX-AD4603
				1/8000	-4000 ～4000	±0.2% (全尺寸)	差分输入	250 μs/点		自由运行刷新	1.15W 以下	NX-AD4604
				1/30000	-15000 ～15000	±0.1% (全尺寸)	差分输入	10 μs/点		同步I/O 刷新或自由运行刷新可选	1.15W 以下	NX-AD4608
	电流输入单元	2点	4～ 20mA	1/8000	0～8000	±0.2% (全尺寸)	单端输入	250 μs/点	250Ω	自由运行刷新	0.90W 以下	NX-AD2203
				1/8000	0～8000	±0.2% (全尺寸)	差分输入	250 μs/点		自由运行刷新	0.90W 以下	NX-AD2204
				1/30000	0～ 30000	±0.1% (全尺寸)	差分输入	10 μs/点		同步I/O 刷新或自由运行刷新可选	0.90W 以下	NX-AD2208
		4点		1/8000	0～8000	±0.2% (全尺寸)	单端输入	250 μs/点		自由运行刷新	0.90W 以下	NX-AD3203
				1/8000	0～8000	±0.2% (全尺寸)	差分输入	250 μs/点		自由运行刷新	0.90W 以下	NX-AD3204
				1/30000	0～ 30000	±0.1% (全尺寸)	差分输入	10 μs/点		同步I/O 刷新或自由运行刷新可选	0.95W 以下	NX-AD3208
		8点		1/8000	0～8000	±0.2% (全尺寸)	单端输入	250 μs/点	85Ω	自由运行刷新	1.05W 以下	NX-AD4203
				1/8000	0～8000	±0.2% (全尺寸)	差分输入	250 μs/点		自由运行刷新	1.05W 以下	NX-AD4204
				1/30000	0～ 30000	±0.1% (全尺寸)	差分输入	10 μs/点		同步I/O 刷新或自由运行刷新可选	1.10W 以下	NX-AD4208

选购件

产品名称	规格	型号	标准
单元/端子块编码引脚	用于10个单元 (端子块：30引脚，单元：30引脚)	NX-AUX02	---

一般规格

项目		规格
防护		柜内安装型
接地方法		接地到100Ω或更低
使用环境	使用环境温度	0～55°C
	使用环境湿度	10%～95% (无结露或无结冰)
	空气	不得有腐蚀性气体。
	储存环境温度	-25～70°C (无结露或无结冰)
	高度	2,000 m以下
	污染度	2或以下：符合IEC 61010-2-201
	耐噪音	电源线2kV （符合IEC61000-4-4标准。）
	过电压等级	II级：符合IEC 61010-2-201
	EMC抗扰度电平	B区
	耐振动	符合IEC 60068-2-6。 5～8.4Hz (振幅3.5mm)， 8.4～150Hz，加速度9.8m/s²， X、Y、Z方向各100分钟(每隔10分钟扫描10次 = 合计100分钟)
	耐冲击	符合IEC 60068-2-27。147 m/s²， X、Y、Z方向各3次
适用标准		cULus：通过UL508与ANSI/ISA 12.12.01认证。 EC：EN 61131-2及C-Tick， KC注册

模拟量输入单元规格

模拟量输入单元（电压输入型） 2点NX-AD2603

单元名称	模拟量输入单元(电压输入型)	型号		NX-AD2603
容量	2点	外部连接端子		免螺钉式接线端子块(8端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		单端输入
		输入范围		-10～+10 V
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±15 V
		输入阻抗		1 MΩ以上
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量		IOV：最大0.1 A/端子， IOG：最大0.1 A/端子
NX单元功耗	1.05 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	不支持。

模拟量输入单元（电压输入型） 2点NX-AD2604

单元名称	模拟量输入单元(电压输入型)	型号		NX-AD2604
容量	2点	外部连接端子		免螺钉式接线端子块(8端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		差分输入
		输入范围		-10～+10 V
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±15 V
		输入阻抗		1 MΩ以上
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	1.05 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	不支持。

模拟量输入单元（电压输入型） 2点NX-AD2608

单元名称	模拟量输入单元(电压输入型)	型号		NX-AD2608
容量	2点	外部连接端子		免螺钉式接线端子块(8端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯	输入方式		差分输入
		输入范围		-10～+10 V
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±15 V
		输入阻抗		1 MΩ以上
		分辨率		1/30000 (全尺寸)
		整体精度	25°C	±0.1% (全尺寸)
		整体精度	0～55°C	±0.2% (全尺寸)
		转换时间		10 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	1.05 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	不支持。

模拟量输入单元（电压输入型） 4点NX-AD3603

单元名称	模拟量输入单元(电压输入型)	型号		NX-AD3603
容量	4点	外部连接端子		免螺钉式接线端子块(12端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		单端输入
		输入范围		-10～+10 V
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±15 V
		输入阻抗		1 MΩ以上
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量		IOV：最大0.1 A/端子， IOG：最大0.1 A/端子
NX单元功耗	1.10 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	不支持。

模拟量输入单元（电压输入型） 4点NX-AD3604

单元名称	模拟量输入单元(电压输入型)	型号		NX-AD3604
容量	4点	外部连接端子		免螺钉式接线端子块(12端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		差分输入
		输入范围		-10～+10 V
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±15 V
		输入阻抗		1 MΩ以上
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	1.10 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	不支持。

模拟量输入单元（电压输入型） 4点NX-AD3608

单元名称	模拟量输入单元(电压输入型)	型号		NX-AD3608
容量	4点	外部连接端子		免螺钉式接线端子块(12端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯	输入方式		差分输入
		输入范围		-10～+10 V
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±15 V
		输入阻抗		1 MΩ以上
		分辨率		1/30000 (全尺寸)
		整体精度	25°C	±0.1% (全尺寸)
		整体精度	0～55°C	±0.2% (全尺寸)
		转换时间		10 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	1.10 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	不支持。

模拟量输入单元（电压输入型） 8点NX-AD4603

单元名称	模拟量输入单元(电压输入型)	型号		NX-AD4603
容量	8点	外部连接端子		免螺钉式接线端子块(16端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		单端输入
		输入范围		-10～+10 V
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±15 V
		输入阻抗		1 MΩ以上
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量		IOG：最大0.1 A/端子
NX单元功耗	1.15 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	不支持。

模拟量输入单元（电压输入型） 8点NX-AD4604

单元名称	模拟量输入单元(电压输入型)	型号		NX-AD4604
容量	8点	外部连接端子		免螺钉式接线端子块(16端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		差分输入
		输入范围		-10～+10 V
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±15 V
		输入阻抗		1 MΩ以上
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	1.15 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	不支持。

模拟量输入单元（电压输入型） 8点NX-AD4608

单元名称	模拟量输入单元(电压输入型)	型号		NX-AD4608
容量	8点	外部连接端子		免螺钉式接线端子块(16端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯	输入方式		差分输入
		输入范围		-10～+10 V
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±15 V
		输入阻抗		1 MΩ以上
		分辨率		1/30000 (全尺寸)
		整体精度	25°C	±0.1% (全尺寸)
		整体精度	0～55°C	±0.2% (全尺寸)
		转换时间		10 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	1.15 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	不支持。

模拟量输入单元（电流输入型） 2点NX-AD2203

单元名称	模拟量输入单元(电流输入型)	型号		NX-AD2203
容量	2点	外部连接端子		免螺钉式接线端子块(8端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		单端输入
		输入范围		4～20 mA
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±30 mA
		输入阻抗		250Ω
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量		IOV：最大0.1 A/端子， IOG：最大0.1 A/端子
NX单元功耗	0.90 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	支持。

模拟量输入单元（电流输入型） 2点NX-AD2204

单元名称	模拟量输入单元(电流输入型)	型号		NX-AD2204
容量	2点	外部连接端子		免螺钉式接线端子块(8端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		差分输入
		输入范围		4～20 mA
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±30 mA
		输入阻抗		250Ω
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	0.90 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	支持。

模拟量输入单元（电流输入型） 2点NX-AD2208

单元名称	模拟量输入单元(电流输入型)	型号		NX-AD2208
容量	2点	外部连接端子		免螺钉式接线端子块(8端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯	输入方式		差分输入
		输入范围		4～20 mA
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±30 mA
		输入阻抗		250Ω
		分辨率		1/30000(全尺寸)
		整体精度	25°C	±0.1% (全尺寸)
		整体精度	0～55°C	±0.2% (全尺寸)
		转换时间		10 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	0.90 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	支持。

模拟量输入单元（电流输入型） 4点NX-AD3203

单元名称	模拟量输入单元(电流输入型)	型号		NX-AD3203
容量	4点	外部连接端子		免螺钉式接线端子块(12端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		单端输入
		输入范围		4～20 mA
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±30 mA
		输入阻抗		250 Ω
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量		IOV：最大0.1 A/端子， IOG：最大0.1 A/端子
NX单元功耗	0.90 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	支持。

模拟量输入单元（电流输入型） 4点NX-AD3204

单元名称	模拟量输入单元(电流输入型)	型号		NX-AD3204
容量	4点	外部连接端子		免螺钉式接线端子块(12端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		单端输入
		输入范围		4～20 mA
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±30 mA
		输入阻抗		250 Ω
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	0.90 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	支持。

模拟量输入单元（电流输入型） 4点NX-AD3208

单元名称	模拟量输入单元(电流输入型)	型号		NX-AD3208
容量	4点	外部连接端子		免螺钉式接线端子块(12端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯	输入方式		差分输入
		输入范围		4～20 mA
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±30 mA
		输入阻抗		250 Ω
		分辨率		1/30000 (全尺寸)
		整体精度	25°C	±0.1% (全尺寸)
		整体精度	0～55°C	±0.2% (全尺寸)
		转换时间		10 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	0.95 W以下	I/O电流消耗		无消耗
质量	70 g以下

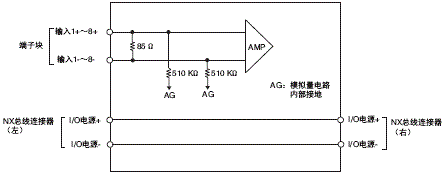

电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	支持。

模拟量输入单元（电流输入型） 8点NX-AD4203

单元名称	模拟量输入单元(电流输入型)	型号		NX-AD4203
容量	8点	外部连接端子		免螺钉式接线端子块(16端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		单端输入
		输入范围		4～20 mA
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±30 mA
		输入阻抗		85 Ω
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	从NX总线供电	I/O电源端子电流容量		IOV：最大0.1 A/端子
NX单元功耗	1.05 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	支持。

模拟量输入单元（电流输入型） 8点NX-AD4204

单元名称	模拟量输入单元(电流输入型)	型号		NX-AD4204
容量	8点	外部连接端子		免螺钉式接线端子块(16端子)
I/O刷新方式	自由运行刷新
指示灯	TS指示灯	输入方式		差分输入
		输入范围		4～20 mA
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±30 mA
		输入阻抗		85 Ω
		分辨率		1/8000 (全尺寸)
		整体精度	25°C	±0.2% (全尺寸)
		整体精度	0～55°C	±0.4% (全尺寸)
		转换时间		250 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	1.05 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	支持。

模拟量输入单元（电流输入型） 8点NX-AD4208

单元名称	模拟量输入单元(电流输入型)	型号		NX-AD4208
容量	8点	外部连接端子		免螺钉式接线端子块(16端子)
I/O刷新方式	同步I/O刷新或自由运行刷新可选
指示灯	TS指示灯	输入方式		差分输入
		输入范围		4～20 mA
		输入转换范围		-5～105% (全尺寸)
		绝对最大额定值		±30 mA
		输入阻抗		85 Ω
		分辨率		1/30000 (全尺寸)
		整体精度	25°C	±0.1% (全尺寸)
		整体精度	0～55°C	±0.2% (全尺寸)
		转换时间		10 μs/点
外形尺寸	12 (宽) × 100 (高) × 71 (深)	绝缘方式		输入与NX总线间：电源 = 变压器，信号 =数字隔离器(输入间无绝缘)
绝缘电阻	封闭式电路间20 MΩ以上(DC100V时)	耐电压		封闭式电路间AC510V， 1分钟(漏电流：5 mA以下)
I/O电源供应方法	无供应	I/O电源端子电流容量		不带I/O电源端子
NX单元功耗	1.10 W以下	I/O电流消耗		无消耗
质量	70 g以下
电路布局
安装方向与限制	安装方向：可在6个方向上安装。限制：无限制
端子连接图
输入断线检测	支持。

版本信息

NX系列模拟量输入单元与Sysmac Studio

NX系列模拟量输出单元		Sysmac Studio
NX系列模拟量输出单元		版本1.05或更低	版本1.06或更高
NX-AD□□□□		不支持	支持

外形尺寸：

（单位：mm）

模拟量输入单元
NX-AD□□□□
12 mm宽

NX-AD 外形尺寸 1

系统配置

NX系列模拟量输入单元 NX-AD

模拟量输入以满足所有机器控制需要；从通用输入到高速同步、高分辨率单元

每个单元多达8个模拟量输入。

可以使用NX系列EtherCAT连接器选择自由运行刷新或同步I/O刷新。

输入更新周期为10μs/通道，分辨率为1/30000，适用于高速测量以及高精度控制。

备有电压与电流输入均内置传感器等小容量模拟输出设备用供电端子的单端类型以及可抑制噪声干扰的差动输入类型。

可拆卸式免螺钉端子块让调试和维护变得更加轻松。

免螺钉推入式端子块显著减少了配线工作。

所有型号的宽度仅为12 mm，节省了机柜空间。

国际标准

模拟量输入单元

选购件

一般规格

模拟量输入单元规格

模拟量输入单元（电压输入型） 2点NX-AD2603

模拟量输入单元（电压输入型） 2点NX-AD2604

模拟量输入单元（电压输入型） 2点NX-AD2608

模拟量输入单元（电压输入型） 4点NX-AD3603

模拟量输入单元（电压输入型） 4点NX-AD3604

模拟量输入单元（电压输入型） 4点NX-AD3608

模拟量输入单元（电压输入型） 8点NX-AD4603

模拟量输入单元（电压输入型） 8点NX-AD4604

模拟量输入单元（电压输入型） 8点NX-AD4608

模拟量输入单元（电流输入型） 2点NX-AD2203

模拟量输入单元（电流输入型） 2点NX-AD2204

模拟量输入单元（电流输入型） 2点NX-AD2208

模拟量输入单元（电流输入型） 4点NX-AD3203

模拟量输入单元（电流输入型） 4点NX-AD3204

模拟量输入单元（电流输入型） 4点NX-AD3208

模拟量输入单元（电流输入型） 8点NX-AD4203

模拟量输入单元（电流输入型） 8点NX-AD4204

模拟量输入单元（电流输入型） 8点NX-AD4208

版本信息

NX系列模拟量输入单元与Sysmac Studio

模拟量输入单元
NX-AD□□□□
12 mm宽

系统配置

友情链接

LINKS

服务热线

13925755386

NX系列模拟量输入单元 NX-AD

模拟量输入以满足所有机器控制需要；从通用输入到高速同步、高分辨率单元

每个单元多达8个模拟量输入。

可以使用NX系列EtherCAT连接器选择自由运行刷新或同步I/O刷新。

输入更新周期为10μs/通道，分辨率为1/30000，适用于高速测量以及高精度控制。

备有电压与电流输入均内置传感器等小容量模拟输出设备用供电端子的单端类型以及可抑制噪声干扰的差动输入类型。

可拆卸式免螺钉端子块让调试和维护变得更加轻松。

免螺钉推入式端子块显著减少了配线工作。

所有型号的宽度仅为12 mm，节省了机柜空间。

国际标准

模拟量输入单元

选购件

一般规格

模拟量输入单元规格

模拟量输入单元（电压输入型） 2点NX-AD2603

模拟量输入单元（电压输入型） 2点NX-AD2604

模拟量输入单元（电压输入型） 2点NX-AD2608

模拟量输入单元（电压输入型） 4点NX-AD3603

模拟量输入单元（电压输入型） 4点NX-AD3604

模拟量输入单元（电压输入型） 4点NX-AD3608

模拟量输入单元（电压输入型） 8点NX-AD4603

模拟量输入单元（电压输入型） 8点NX-AD4604

模拟量输入单元（电压输入型） 8点NX-AD4608

模拟量输入单元（电流输入型） 2点NX-AD2203

模拟量输入单元（电流输入型） 2点NX-AD2204

模拟量输入单元（电流输入型） 2点NX-AD2208

模拟量输入单元（电流输入型） 4点NX-AD3203

模拟量输入单元（电流输入型） 4点NX-AD3204

模拟量输入单元（电流输入型） 4点NX-AD3208

模拟量输入单元（电流输入型） 8点NX-AD4203

模拟量输入单元（电流输入型） 8点NX-AD4204

模拟量输入单元（电流输入型） 8点NX-AD4208

版本信息

NX系列模拟量输入单元与Sysmac Studio

模拟量输入单元NX-AD□□□□12 mm宽

系统配置

友情链接

LINKS

服务热线

13925755386

模拟量输入单元
NX-AD□□□□
12 mm宽
